Čtyři technologie značení pro chytrou výrobu

Značení dílů ve výrobních provozech dnes není jen technickým detailem. Je to důležitý proces, který ovlivňuje sledovatelnost, kontrolu kvality, tok materiálu i automatizaci výroby. Trvalé značení se tak stává plnohodnotnou součástí digitálního průmyslu.

Společnost Pramark, dlouholetý dodavatel průmyslového značení, představuje čtyři inovativní technologie, které reflektují klíčové požadavky dnešních výrobních podniků. Ať už se jedná o značení přímo na lince, kontrolu kvality v reálném čase, mobilní řešení pro těžko přístupné díly nebo kompaktní stanice bez nutnosti externího počítače, každý ze systémů přináší konkrétní přidanou hodnotu.

Značení v rytmu výrobní linky

Automatizovaná výroba vyžaduje technologie, které se dokáží snadno přizpůsobit. Technomark Tempo je mikroúderový značicí stroj navržený právě pro plnou integraci do výrobních linek. Kompaktní design umožňuje montáž v jakékoli orientaci, včetně 360° polohování. Vysoká odolnost a modulární řízení z něj dělají ideální volbu pro výrobce, kteří potřebují značit díly přímo v rámci automatizovaného cyklu.

Tempo je ideální pro 24/7 provoz v náročných prostředích. Odolává prachu a abrazivům díky anodizovanému hliníku a ocelovým krytům. Mezi klíčové výhody patří přesné značení na nerovných površích a automatická údržba s varováním před poruchami. To zajišťuje minimální náklady na servis a vysokou spolehlivost.

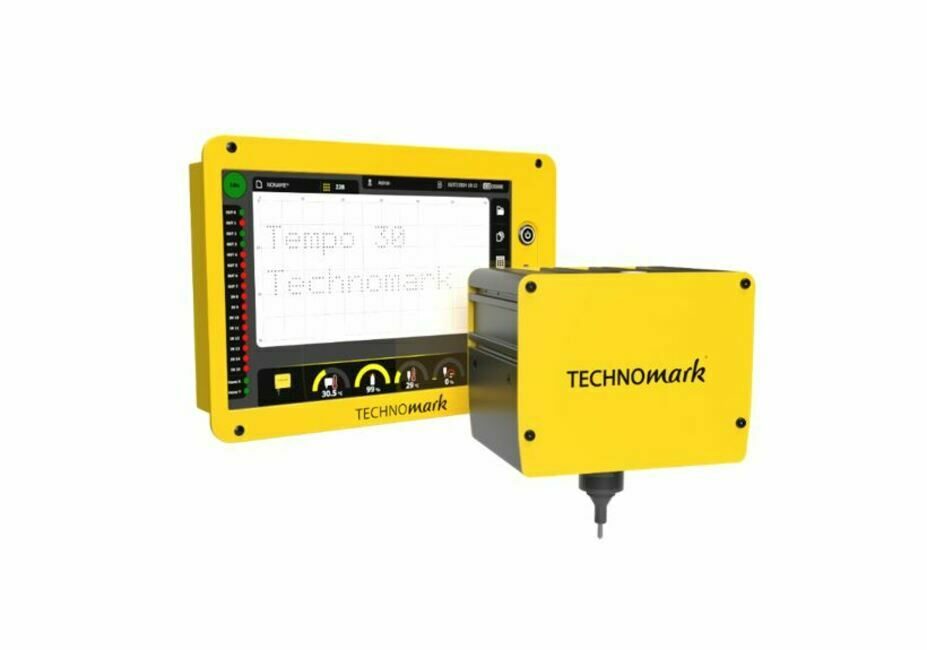

Mikroúder Tempo. (Zdroj: Pramark)

Například v automotive umožňuje Tempo rychlou identifikaci součástek, což zlepšuje sledovatelnost a snižuje riziko chyb v montáži. Systém zvládá širokou škálu materiálů, včetně oceli, hliníku, titanu, PVC nebo polyetylenu, a nabízí intuitivní software s víceúrovňovým přístupem pro administrátory i operátory.

Díky kompatibilitě s průmyslovými protokoly a možnosti přímého řízení přes PLC systémy je Tempo připraven na požadavky průmyslu 4.0. Navíc umožňuje snadné sledování výrobních dat, např. značení sériových čísel, dat výroby, kódů pro zpětnou dohledatelnost, vše bez nutnosti zásahu operátora. To přináší vyšší efektivitu, méně chyb a nižší provozní náklady.

Značení a kontrola v jednom kroku

Další příkladem integrovaného řešení je laserová stanice Graphix Plus od Technomarku s integrovanou kamerou pro funkci Smart View. Ta umožňuje přímý náhled a umístění značení na součástce přes obrazovku, i následné ověření kvality značení. Výrobci tak získávají vyšší jistotu výsledku bez nutnosti externích kamerových systémů nebo následné kontroly.

Stanice podporuje víceúrovňové značení na různých výškách a zakřivených površích v jednom cyklu, s rychlostí skenování až 12 m/s a výkony 20–50 W. Rozměry (800 x 985 x 755 mm) a kapacita nakládky (500 x 400 x 500 mm) ji činí vhodnou pro stolní použití, s možnostmi jako rotační osa nebo odsávání par.

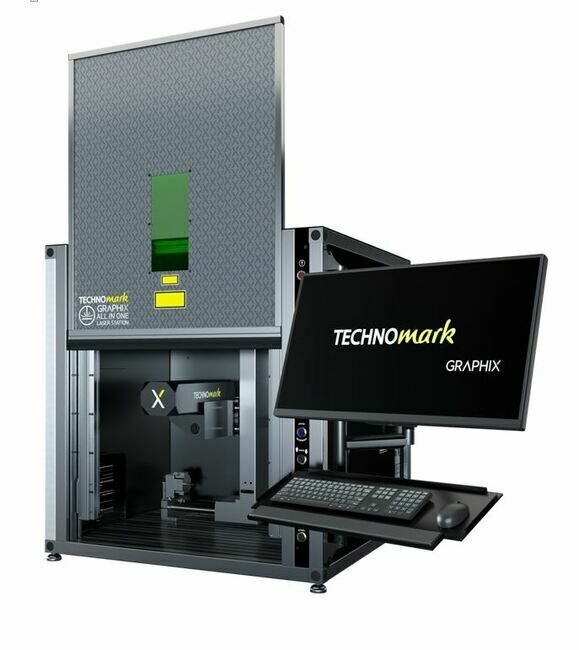

Laser Graphix Plus. (Zdroj: Pramark)

Graphix je uživatelsky přívětivý, materiálová databáze umožňuje nastavení v dvou krocích na základě hloubky, kontrastu nebo rychlosti. Značí alfanumerické texty, kódy a loga na kovech (ocel, hliník, titan) i plastech (PVC, ABS). V leteckém průmyslu přispívá k přesnému značení kritických komponent, což zvyšuje bezpečnost a efektivitu. Integrace s USB a Ethernetem zajišťuje snadné propojení s výrobními systémy.

Mobilní značení bez kompromisů

V mnoha provozech existují situace, kdy není možné dostat díl ke značicímu zařízení, a je třeba jít k dílci. Přenosný laser HBS-GQ-20 na baterie je odpovědí právě na tyto potřeby.

Kompaktní zařízení váží pouhých 7,8 kg i s baterií a umožňuje plnohodnotné laserové značení i bez přístupu k elektrické síti. S integrovaným akumulátorem poskytuje 4 hodiny provozu. Laser o výkonu 20 W dosahuje rychlosti 7 000 mm/s, s oblastí značení 100 x 100 mm a vlnovou délkou 1 064 nm.

Vestavěný 7palcový dotykový displej s Linuxem podporuje více jazyků a formátů (PNG, JPG, DXF, QR kódy). Chlazení vzduchem a teplotní rozsah 0–40 °C zajišťují spolehlivost v náročných podmínkách. Tento model exceluje v kovovýrobě, kde umožňuje rychlé značení na místě, například na velkých konstrukcích, což snižuje logistické náklady a zvyšuje produktivitu.

Přenosný laser HBS. (Zdroj: Pramark)

Vše v jednom: kompaktní značení pro menší provozy

Malé a střední podniky často potřebují kvalitní technologii, která nezabere mnoho místa, nevyžaduje složitou instalaci a nezatíží rozpočet. Přesně pro tyto aplikace byl vyvinut nový Bench Top laser HBS s integrovaným monitorem.

Toto „all-in-one“ laserové řešení s výkonem 20W kombinuje laserovou jednotku, řídicí systém a dotykový displej v jediném kompaktním těle. Odpadá tak potřeba externího počítače, což výrazně zjednodušuje instalaci i obsluhu.

Díky své jednoduchosti a kompaktním rozměrům se laser ideálně hodí pro malosériovou výrobu na dílnách či značení nástrojů. Přitom zachovává vysokou kvalitu značení i možnosti přizpůsobení obsahu, od loga, přes 2D kódy až po variabilní data.

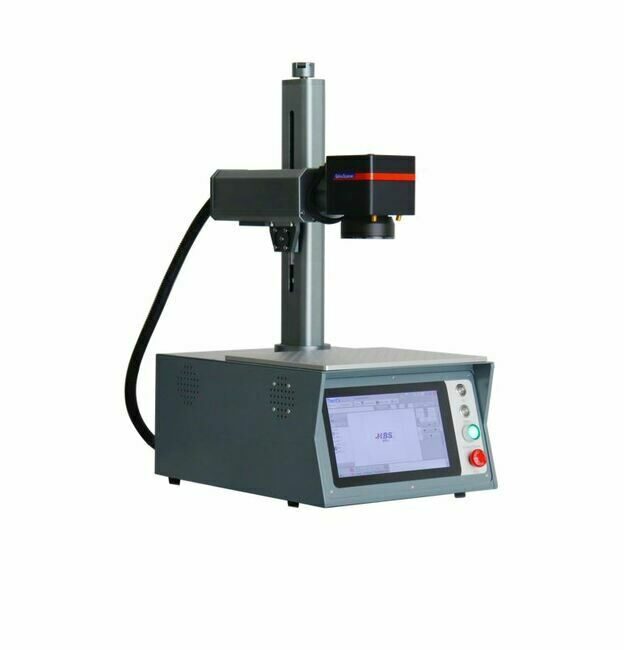

BenchTop Laser. (Zdroj: Pramark)

Značení jako součást chytré výroby

Díky hluboké znalosti technologií, dlouhodobé spolupráci s výrobci jako Technomark a HBS, a úzké vazbě na integrátorské firmy, je Pramark schopen navrhnout a dodat kompletní řešení na míru: od jednoduchých samostatných pracovišť až po plně automatizované značicí stanice s napojením na nadřazené systémy.

Zákazníci tak nezískávají pouze zařízení, ale především funkční celek přizpůsobený konkrétní aplikaci. Všechny čtyři zmíněné technologie, tedy mikroúder Tempo, laserovou stanici Graphix s kamerou, přenosný laser HBS a Bench Top laser s monitorem, si mohou zájemci osobně prohlédnout na stánku společnosti Pramark na veletrhu MSV 2025 v Brně.

Komerční článek
