Aditivní technologie pro Průmysl 4.0

Výrobní stroje pracující na principu aditivních technologií si generují samy vlastní výrobní strategii a dráhy. Nepotřebují zvláštní přípravu výroby. Ta spočívá pouze v umístění výrobku do výrobního prostoru stroje.

Aditivní výroba vyžaduje, aby konstrukce výrobku neobsahovala pouze tvar, ale i technologické parametry, nebo naopak aby konstrukce byla provedena s ohledem na technologické možnosti (výhody) aditivních technologií.

Z klasického schématu výroby „konstrukce – příprava výroby – výroba“ tedy příprava výroby odpadá a je rozdělena jednak do konstrukce a jednak do vyšší inteligence výrobního stroje. Tato vlastnost je podstatná s ohledem na předpokládané schéma výroby v Průmyslu 4.0. To je zcela podstatné s ohledem na požadovaný pohyb výroby, neboť zadání výroby je již obsaženo v konstrukci.

Aditivní způsob zkracuje revolučním způsobem dobu výroby z týdnů na dny. Tím v mnoha případech snižuje i náklady na ni. Je to jednak v důsledku již zmíněné absence přípravy výroby a jednak v podstatě vlastní technologie.

Vlastní výroba je většinou díky vysokým pořizováním nákladům 3D tiskáren dražší, ale celkové náklady jsou v mnoha případech nižší.

Doba výroby je prakticky nezávislá na složitosti tvaru. Složité podkosové, těžko pro výrobu přístupné tvary se vyrábějí stejně rychle jako tvary jednoduché. Doba výroby je dána objemem výrobku a schopností 3D tiskáren.

Výrobek má prakticky konstantní (předvídatelnou) přesnost. Všechny tvarové plochy jsou vyráběny s přesností daného stroje a velikosti kroku tisku.

Reklama
Reklama

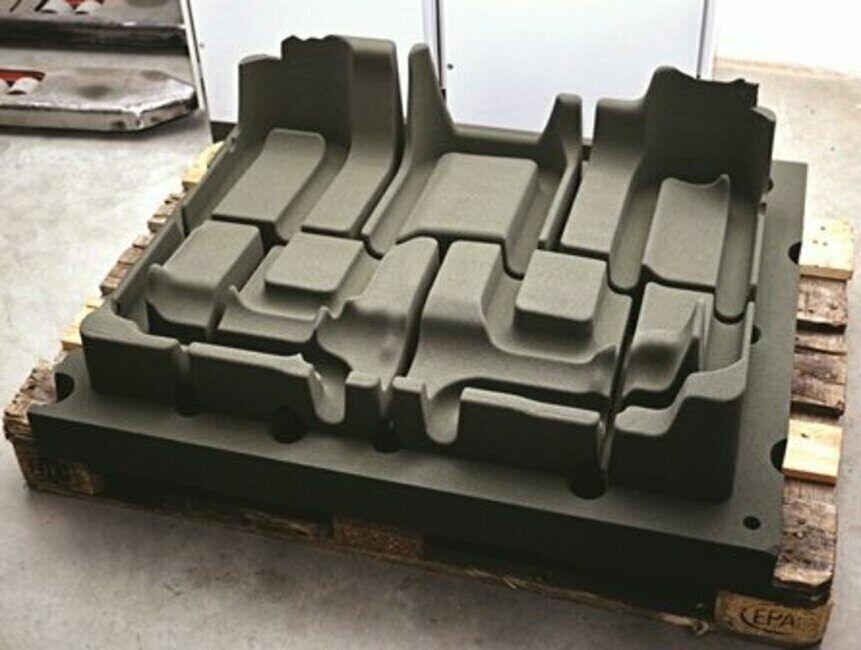

Do 16 hodin (obvykle přes noc) je forma vytištěna.

Efektivnost i šetrnost

Aditivní tiskárny jsou univerzálním výrobním prostředkem, parametrem je použitý materiál a rozměry pracovního prostoru tiskárny. Do tohoto prostoru lze navíc optimálně vložit více výrobků najednou. Tím se podstatně zvýší efektivnost stroje.

Tiskárny jsou šetrné k životnímu prostředí. Z jejich podstaty vyplývá, že pracují s podstatně menším objemem materiálu. Vytváří méně odpadu, a navíc je často odpad recyklovatelný. Bez zvýšených nákladů umožňují vyrábět skořepiny a navyšování materiálů je téměř vždy objemově menší než jeho odběr například třískovým obráběním.

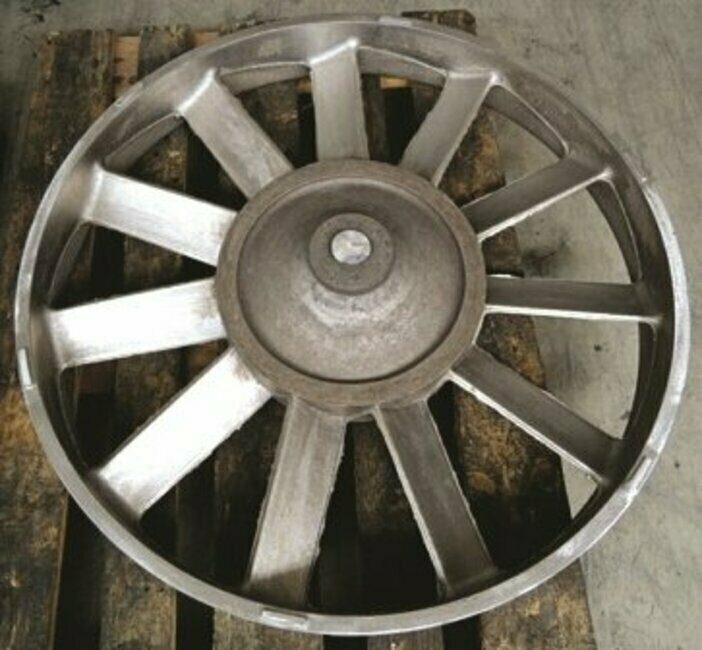

Pro vyjmutí formy ze stroje a odlití odlitku je třeba další pracovní den.

Aditivní tiskárny mění způsob konstrukce. Díky této technologii lze některé funkční celky vytisknout – odlít do tištěného písku – najednou jako jednu součást bez dříve z technologických důvodů potřebného dělení. Tato vlastnost je rovněž důležitá pro perspektivu v Průmyslu 4.0. Současné 3D tiskárny jsou pro svou univerzálnost vhodné pro kusovou nebo malosériovou výrobu.

Tato technologie umožní vyrobit odlitek do tří dnů po obdržení jeho datového modelu. Konstruktér realizuje technologické úpravy (úkosování není potřeba) a modeluje vtokovou soustavu nálitky a dělicí rovinu pískové formy. Vytvoří datový model pískové formy pro lití. Do 16 hodin (obvykle přes noc) je forma vytištěna. Pro vyjmutí formy ze stroje a odlití odlitku je třeba další pracovní den. Třetí den je odlitek vyklepán a provede se čištění a apretace.

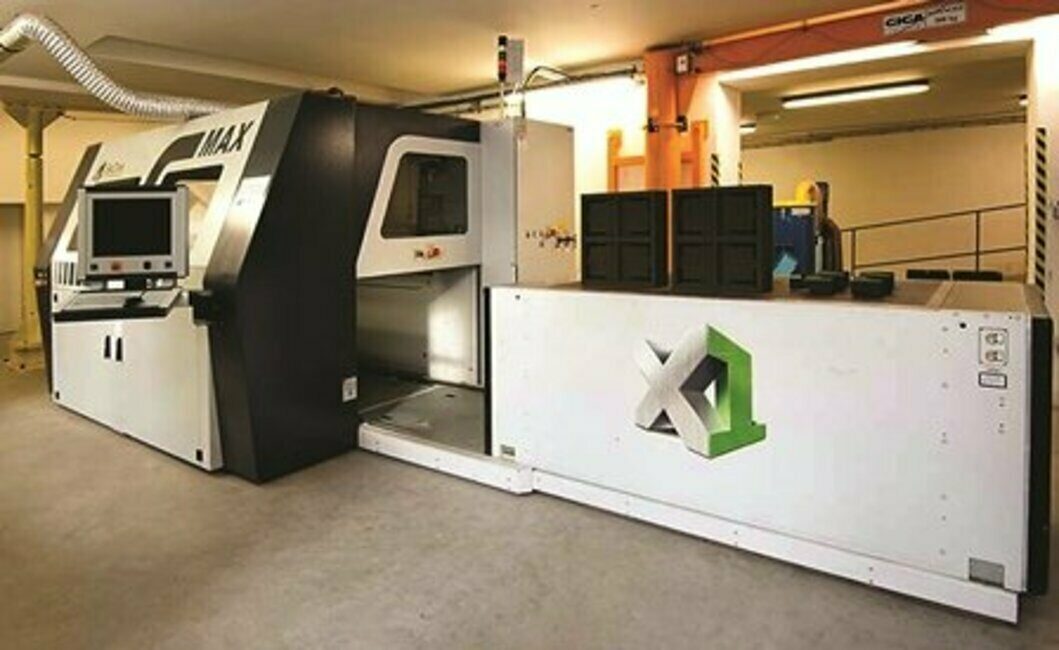

Modelárna Liaz vlastní stroj S-Max od firmy ExOne.

Písek pro dokonalost motorů

V naší společnosti, která se zabývá výrobou nástrojů a přípravku pro automobilový průmysl, využíváme technologie 3D tisku písku. Je určena pro tisk pískových forem na lití odlitků. Používáme ji v naší slévárně na odlitky Al slitin. Tuto technologii máme plně začleněnu do výroby třetím rokem a je nutno zmínit některé její nevýhody. Jednak pořizovací cena stroje je stále ještě vysoká, druhou nevýhodou jsou relativně vysoké provozní náklady spočívající v náročnosti technologie na prostředí a ve vysoké kvalitě použitého materiálu.

Naše společnost vlastní stroj S-Max od firmy ExOne. Tiskárna je vybavena dvěma jobboxy (pracovními stoly), které mají automatický výměnný systém, a je tedy možné vytisknout oba boxy bez zásahu obsluhy.

Technické parametry tisku realizovaného tímto strojem jsou následující:

  • velikost pracovního prostoru: 1 800 x 1 000 x 700 mm – větší velikosti lze spojovat a mechanicky zpevňovat
  • dva pracovní stoly
  • doba tisku celého pracovního prostoru jednoho boxu: 16 hodin
  • pevnost tištěného písku v ohybu: 180–220 N/cm2
  • přesnost tisku v celém pracovním prostoru: +/-0,3 mm
  • prodyšnost: 180–300 GP (normální jednotka prodyšnosti), resp. 300–500 Si
  • síla tištěné vrstvy: 0,4 mm
  • velikost zrna písku: 0,19 mm
  • teplotní odolnost tištěného materiálu (teplota licího kovu): 1 200–1 500 °C – lze zvýšit ochranným nátěrem
  • měrná hmotnost tištěného písku: 1 500 kg/m3
  • formát zadávacích dat: všechny formáty (preferujeme STL, CATIA, PRO/Engineer, STEP)
  • možnost úpravy rozměrů ve všech směrech a možnost zrcadlení
  • možnost označování tištěných dílů textem ve všech směrech

Modelárna Liaz

Ing. Libor Horáček
doc. Ing. Vojtěch Pražma, CSc.
Ing. Pavel Vydra
