Projekt Strojírenská výrobní technika a přesné strojírenství sbližuje výzkumníky

Strojírenský průmysl je nejnáročnější průmyslové odvětví. Vyznačuje se mimořádně velkou pestrostí výrobků a zahrnuje v sobě desítky oborů. Výroba strojů, zařízení a přesných komponentů jsou významným oddílem českého zpracovatelského průmyslu. A právě zde vyvstává potřeba systematického výzkumu, vývoje a inovací, protože zde vznikají složité produkty s vysokým stupněm integrace, mezioborovým přesahem a rychlým cyklem inovací na trhu.

Prof. Jiří Marek

Je profesorem na Ústavu výrobních strojů, systémů a robotiky FSI VUT v Brně. Zastával manažerské pozice ve výrobních společnostech Toshulin, KŠ Kuřim a TOS Kuřim. V praktické a pedagogické činnosti je zaměřen především na konstrukci obráběcích strojů a obráběcích center pro rotační i nerotační obrobky, teorii konstrukčního procesu a životního cyklu produktu a v neposlední řadě na systémovou metodologii. Jeho dlouholetou snahou je spojovat teorii s praxí do vzájemně se respektujícího celku. Je členem řady odborných organizací, členem redakční rady MM Průmyslového spektra a spoluzakladatelem MM Science Journal. Je autorem celé řady monografií, mj. i legendární knižní edice Konstrukce CNC obráběcích strojů (MM publishing).

Reklama

Identifikace a motivace projektu
Od 1. ledna 2019 probíhá řešení velmi zajímavého projektu, který vypsalo Ministerstvo školství, mládeže a tělovýchovy a jehož cílem je navázání nové a prohloubení stávající spolupráce mezi aplikační sférou a výzkumnými organizacemi v oboru strojírenské výrobní techniky. Na základě této spolupráce byly vykonávány výzkumné aktivity, jejichž výstupy budou oboustranně výhodné. Hlavním příjemcem je Fakulta strojní ČVUT v Praze a dalšími příjemci jsou Fakulta strojního inženýrství VUT v Brně a Fakulta strojní ZČU v Plzni. Ukončení projektu je 31. prosince 2022.

Obory Machine Tools a Precision Engineering, na které je předmětný projekt tematicky orientován, produkují stroje, nástroje, zařízení, výrobky a komponenty, a dnes již standardně potřebují výzkum a vývoj pro jejich inovace. Projekt se zaměřuje na produkty s nejvyšší komplexností a s nejvyššími nároky na přesnost a výkonnost. Jsou to především obráběcí stroje, tvářecí stroje, stroje pro aditivní výrobu, související automatizace a nástroje a přesné strojírenské komponenty výrobních strojů. Vyšší užitné vlastnosti strojů a technologií jsou nutnou podmínkou vyšší konkurenceschopnosti. Hlavními užitnými vlastnostmi jsou přesnost, jakost, výrobní výkon, spolehlivost, hospodárnost a ekologie.

Podniky působící v oboru strojírenské výrobní techniky a přesného strojírenství mají vždy vlastní interní výzkumnou a vývojovou základnu, často úzce provázanou se zkušebnou a technologickým aplikačním oddělením. Podniky přirozeně chtějí minimalizovat svá rizika a být ve věci výzkumu maximálně nezávislé, neboť věda a výzkum tvoří jejich hlavní know-how, přidanou hodnotu a obsahuje nejvýznamnější duševní vlastnictví a současně jejich obchodní tajemství. Na druhé straně musí firmy maximalizovat své šance ve výzkumu, vývoji i inovacích a snižovat náklady. Tyto dva motivy vedou k otevírání výzkumných spoluprací s akademickou sférou, externími výzkumnými organizacemi a externími firmami.

Výzkumná pracoviště, která se věnují tématu strojírenské výrobní techniky a přesného strojírenství, by bez intenzivní a souvislé spolupráce s průmyslem neměla žádný smysl. Ten mají jedině tehdy, pokud o ně je v průmyslu zájem a pokud většinu aktivit realizují ve spolupráci s podniky. Projekt tedy podporoval a řešil zcela zásadní úkol, a to provázání podniků v oboru a nejvýznamnějších výzkumných pracovišť v oboru strojírenské výrobní techniky a přesného strojírenství nad nejnáročnějšími a nejkomplexnějšími dlouhodobými výzkumnými tématy. Partneři projektu se rozhodli na společném schématu spolupráce, které vede k veřejnému publikování výsledků, a chtějí tak přispět k podpoře celého oboru, nejen přímo zapojených účastníků. V neposlední řadě projekt podporuje významný rozměr spolupráce akademické a aplikační sféry v důležitém sektoru průmyslu ČR.

Výzkumné záměry projektu

Velmi významná část rozvoje spolupráce v rámci partnerství výzkumných organizací s aplikační sférou se bude odehrávat v oblasti řešení jednotlivých výzkumných záměrů. Výzkumný záměr je základním rámcem, ve kterém bude probíhat výměna znalostí. Výzkumné organizace ve spolupráci s výrobními podniky (aplikační sférou) řešily následujících devět výzkumných záměrů:

• VZ1: Nové koncepce výrobních strojů a jejich automatizace (ČVUT v Praze s TAJMAC – ZPS, a. s., a KOVOSVIT MAS Machine Tools, a. s.);

• VZ2: Bezpečná a efektivní spolupráce člověka a stroje (VUT v Brně s TOSHULIN, a. s., KOVOSVIT MAS Machine Tools, a. s., a TOS KUŘIM – OS, a. s.);

• VZ3: Optimalizace stavby tvářecích strojů (ČVUT v Praze a ZČU v Plzni s Šmeral Brno, a.s.);

• VZ4: Zvyšování přenositelného výkonu do řezného procesu (ČVUT v Praze a ZČU v Plzni s TOS VARNSDORF, a. s., TAJMAC – ZPS, a. s., Škoda Machine Tool, a. s., a TOS KUŘIM – OS, a. s.);

• VZ5: Digitální dvojče stroje a technologie (ČVUT v Praze s TOS VARNSDORF, a. s., TOSHULIN, a. s., KOVOSVIT MAS Machine Tools, a. s., Škoda Machine Tool, a. s., a TOS KUŘIM – OS, a. s.);

• VZ6: Přesnost stavby výrobních strojů (ČVUT v Praze, VUT v Brně a KOVOSVIT MAS Machine Tools, a. s., Škoda Machine Tool, a. s., a TOS KUŘIM – OS, a. s.);

• VZ7: Energeticky a nákladově efektivní výrobní technologie (ČVUT v Praze s TOS VARNSDORF, a. s., TOSHULIN, a. s., KOVOSVIT MAS Machine Tools, a. s.);

• VZ8: Rozšířené funkce strojů pro uplatnění v Industry 4.0 (ČVUT v Praze s TOS VARNSDORF, a. s., TOSHULIN, a. s., KOVOSVIT MAS Machine Tools, a. s., Škoda Machine Tool, a. s., a TOS KUŘIM – OS, a. s.);

• VZ9: Teplotní chování výrobních strojů (ČVUT v Praze s TOSHULIN, a. s., KOVOSVIT MAS Machine Tools, a. s., Škoda Machine Tool, a. s., a TOS KUŘIM – OS, a. s.).

Všechny projektové výzkumné záměry VZ1 až VZ9 mají v plánu realizovat měření, ověřování, experimenty a získávání dat přímo v podnicích na reálných strojích a technologiích. Touto vazbou na techniku a technická řešení v podnicích bude také následně ověřována aplikovatelnost výzkumných výsledků a budou hledány vhodné způsoby pro navazující aplikovaný výzkum a produktový vývoj.

VUT v Brně, konkrétně pracovníci Fakulty strojního inženýrství, Ústavu výrobních strojů systémů a robotiky, řešilo jako výzkumná organizace samostatně Bezpečnou a efektivní spolupráci člověka a stroje (VZ2) a spolu s ČVUT v Praze Přesnost stavby výrobních strojů. Zmiňme stručně výsledky, kterých bylo dosaženo.

Bezpečná a efektivní spolupráce člověka a stroje

Tento výzkumný záměr (VZ2) je zaměřen na podporu nových způsobů analýz interakce strojních zařízení s obsluhou a prostředím pomocí interdisciplinárního přístupu k vývoji strojů. Preventivní zajišťování bezpečnosti, spolehlivosti a kvality se ve světě orientuje zejména na nasazení pokročilých technik a technologií již v předvýrobních etapách vzniku strojního zařízení. Analyzují se konstrukční parametry, včetně ergonomických vlastností v rámci celého životního cyklu stroje, predikují možné nežádoucí stavy, identifikují vývojové chyby a posuzují s tím související rizika. Výzkumné cíle VZ2 mají potenciál přispět k řešení významných společenských témat a ke zvýšení kvality života, protože přímo naplňují cíle prioritních domén národní strategie RIS3. V následujícím textu jsou citována témata VaVaI ze strategie RIS3 České republiky, která VZ2 přímo řeší v doméně Strojírenství – mechatronika.

Pro řešení VZ2 byly využity dva základní nové nástroje:

• integrovaný vývoj strojů v prostředí virtuální reality;

• systémový přístup k zajištění celkové bezpečnosti strojních zařízení, jejich spolehlivosti a kvalitě.

Na VUT v Brně byly realizovány následující práce:

• Analýza nových aspektů celkové bezpečnosti strojních zařízení;

• Analýza základních požadavků na ochranu zdraví a bezpečnost strojů s novými digitálními technologiemi;

• Studium psychologických aspektů obsluhy CNC obráběcího stroje a možností jejich ověření ve virtuální realitě ve spolupráci s KOVOSVIT MAS Machine Tools, a. s. (DOI : 10.17973/MMSJ.2022_10_2021123);

• Studium využití klasifikace poruch ve vibrodiagnostice pro autonomní identifikaci nebezpečného stavu provozovaného stroje ve spolupráci s TOSHULIN, a. s.;

• Studium možností hodnocení ergonomie v prostředí virtuální reality se zaměřením na metodu RULA a využití headsetů a technologie Leap Motion umožňující implementaci rukou a vývoj prostředí v softwarovém enginu Unity3D umožňující implementaci detekce a vizualizace ruky a prstů;

• Studium možností validace návodů k obsluze stroje v rámci řešení diplomových prací na provozovaných strojích z produkce TAJMAC ZPS, a. s., a TOSHULIN, a. s.;

• Systémový přístup k zajišťování celkové bezpečnosti provozovaných strojů a k ochraně dat v kontextu Průmyslu 4.0 v rámci řešení dizertační práce ve spolupráci s TOSHULIN, a. s.

Tyto výsledky byly publikovány v článcích, dále v několika diplomových pracích a jsou též rozpracovávány v dizertační práci.

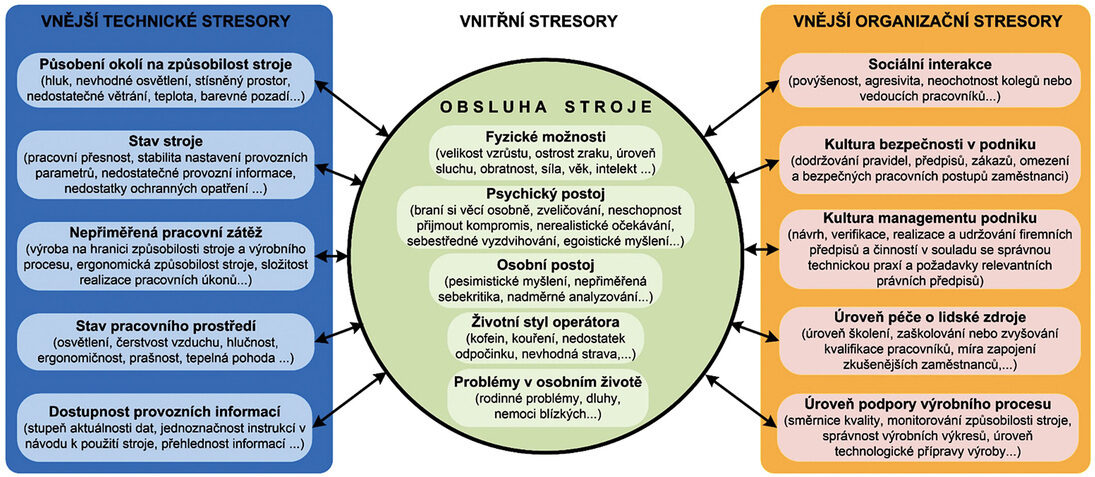

Ukázka stresorů při obsluze CNC obráběcího stroje (Zdroj: VUT v Brně)

Přesnost stavby výrobních strojů

Hlavním cílem tohoto výzkumného záměru (VZ6) je výzkumná spolupráce mezi akademickou sférou a podniky v oblasti vytváření nástrojů a znalostí pro hospodárné plánování přesnosti výroby, měření, montáže a seřizování samotných výrobních strojů s cílem zachovat jejich hlavní užitné vlastnosti, při nižších materiálových a výrobních nárocích. Analýze významu dílčích přesností a tolerancí mechanických dílců nosných soustav na celkovou přesnost strojů a stabilitu této přesnosti v čase se v uplynulých dekádách nikdo systematicky nevěnoval, přestože byla významná pozornost věnována analýze, popisu a kompenzacím kinematických chyb strojů.

Pro řešení VZ6 byly využity tyto základní nové nástroje:

• vliv výrobních tolerancí tvaru a rozměrů stavebních prvků řetězce nosné struktury stroje na jejich příspěvek k celkovým chybám geometrie nosné struktury;

• vliv změny geometrické konfigurace nosné struktury stroje se zohledněním poddajností mechanických částí na celkové chyby mezi nástrojem a dílcem.

Na VUT v Brně byly realizovány následující práce:

• Predikce pracovní přesnosti na základě geometrické přesnosti stroje (doi.org/10.3390/app10186233);

• Posouzení způsobilost měření na CNC obráběcích strojích, zejména pak nástrojovou sondou (doi.org/10.1016/j.measurement.2022.111153);

• Pokročilé kompenzace ve stavbě CNC obráběcích strojů (doi.org/10.3390/machines10100833).

Tyto výsledky byly publikovány v článcích, dále v několika diplomových pracích a jsou též rozpracovávány v dizertačních pracích.

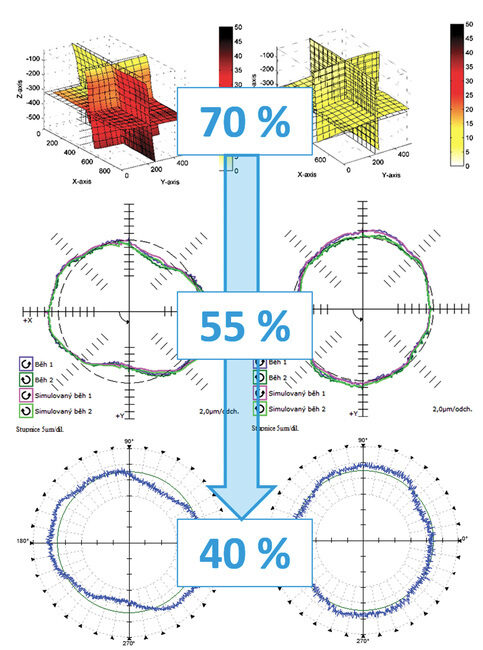

Vliv volumetrické kompenzace na výsledné pracovní přesnosti – kruhovitosti. (Zdroj: VUT v Brně)

Závěrem

Projekt prokázal svoji smysluplnost a reálnou možnost spolupráce výzkumníků z vysokých škol s průmyslovou praxí.


Projekt CZ.02.1.01/0.0/0.0/16_026/0008404 Strojírenská výrobní technika a přesné strojírenství je podporován z Evropských strukturálních a investičních fondů.
