Průmyslová hybridní výroba a aditivní technologie

Tento článek se zabývá aktuálním vývojem v průmyslové hybridní výrobě a aditivních technologiích pro zpracování kovů. Rovněž je v textu prezentován výzkum a vývoj pro praxi v této oblasti, který v současné době probíhá v České republice.

Jan Smolík

Je klíčovou osobou na Ústavu výrobních strojů a zařízení Fakulty strojní ČVUT v Praze. Společně s prof. Houšou zde spoluzakládal Výzkumné centrum pro strojírenskou výrobní techniku a technologii (RCMT). Následně zde vedl Centrum kompetence a nyní Národní centrum kompetence, jehož je ústav spoluřešitelem. Jeho specializací jsou obráběcí stroje, se zaměřením na nové konstrukce a byznys modely.

Reklama

Abychom mohli nahlížet trendy a změny vývoje a nabídky průmyslových aditivních technologií kovových materiálů v čase, srovnáváme přehled za posledních 10 let.

Poslední dekáda ve vývoji průmyslových AM a HM technologií pro zpracování kovů

Výkladní skříní nabídky průmyslových aditivních technologií jsou evropské veletrhy a výstavy Euromold a FormNext. V roce 2013 a následujících několika letech byly na výstavě Euromold z oblasti kovových aditivních technologií prezentovány zejména systémy kovového tisku na principu DLMS (výběrové spékání kovového prášku v práškovém loži), které se staly dnes již standardní skupinou strojů průmyslově využívaných pro 3D tisk. V tomto období byly aditivní systémy využívající technologii DED (Directed Energy Deposition) prezentovány a nabízeny ve výrazně menší míře a kvalita jejich výstupů byla řádově horší než v případě systémů založených na bázi sintrování v práškovém loži. Aditivní systémy na bázi DED využívají techniky přidávání materiálu, kdy je nejčastěji kovový prášek nebo drát taven elektrickým obloukem nebo laserem (někdy také elektronovým paprskem) a tuhnoucí tavenina vytváří návar přidávaného materiálu. Často je tato technika uplatňována na strojích nebo robotech umožňujících řízení v pěti osách. Hlavní uživatelskou odlišností od skupiny technik na bázi DLMS je možnost navařování na libovolně geometricky složitý základ, kdy nejsme omezeni nutností navařovat, resp. „tisknout“ v rovinách práškového lože. V období let 2013–2015 byly prezentovány a nabízeny zejména systémy DED na bázi laserového paprsku a také unikátní a velmi výkonný americký systém využívající paprsku elektronového.

Co je Hybrid Manufacturing

HM technologie (Hybrid Manufacturing technology) v jednom pracovním prostoru kombinuje dvě zcela odlišné technologie. Nejčastěji jsou takto označovány výrobní procesy a stroje, které kombinují schopnost materiál odebírat (subtraktivní technologie, tj. obrábění) a schopnost materiál přidávat (aditivní technologie).

Jako základ pro hybridní stroj je vhodné volit frézovací nebo soustružnické centrum, které umožňuje obrábět obecně jakékoli dílčí návary, obrábět celé navařené struktury, popřípadě využít rotačního kartáče k očištění povrchu od strusky, která může vznikat při aditivní technologii. Pokud je třeba navařovat na válcové plochy, je vhodné vycházet u frézovacích strojů z provedení, které má k dispozici soustružnickou variantu otočného a sklopného stolu, a umožňuje tak výrazně zvýšit produktivitu při formátování rotačního povrchu dílce.

Stroje pro hybridní výrobu užívají aditivní technologie sintrování kovového prášku pomocí laserového paprsku (DLMS), technologie navařování pomocí elektrického oblouku z drátu nebo navařování pomocí laserového svazku z drátu či prášku. Každá z užívaných aditivních technologií má své výhody a nevýhody, které limitují její použití, a tím i vhodnost nasazení pro konkrétní potřebu v průmyslu.

Nástup technologie WAAM

Od roku 2016 převzala prvenství ve významnosti prezentace a nabídky aditivních technologií výstava a veletrh FormNext ve Frankfurtu. V tomto roce byla patrná výrazná změna v nabídce DED aditivních systémů, kdy jednoznačně převládla prezentace nelaserových technologií s navařováním pomocí elektrického oblouku, ale spíše na úrovni vývojové a výzkumné. Celkem 11 vystavovatelů představovalo své systémy s vytvářením kovových struktur pomocí tavení drátu elektrickým obloukem, dnes již pod zavedeným názvem technologie WAAM (Wire and Arc Additive Manufacture). Jde o technologii, která využívá přídavného materiálu ve formě svařovacího drátu, běžně dostupného v 15kg cívkách, ale i větších baleních. Významnou výhodou této techniky vytváření kovových struktur je využívání běžných a zavedených svařovacích a navařovacích drátů, ochranných plynů i agregátů pro obloukové svařování metodou MIG/MAG. Velkou předností užití této aditivní metody je to, že renomovaní výrobci drátů vystavují certifikaci o daném materiálu a jeho podrobné charakteristiky. Pro řadu materiálů je pak také dostupné doporučení ochranné atmosféry a výchozího nastavení parametrů svařovacího agregátu. Technologie WAAM ve srovnání s DLMS neumožňuje tisk s vysokým rozlišením detailů (rozlišení je limitováno velikostí návarových housenek a návarových bodů), ale je naopak snadno uplatnitelná pro díly velkých rozměrů a vychází ze zavedených polotovarů a postupů pro obloukové svařování.

Svařování pomocí studeného návaru

Od roku 2017 byla jediným vystavovatelem komplexního řešení pro průmyslové užití metody WAAM v podobě nabídky plnohodnotných strojů firma Gefertec. K ní se postupně přidávaly další společnosti, které nabízejí řešení již dotažená do podoby průmyslových zařízení, resp. strojů. V roce 2022 už technologii WAAM prezentovalo ve svých aditivních strojích devět vystavovatelů. Všichni shodně využívají svařovací agregáty od firmy Fronius se speciální metodou CMT (Cold Metal Transfer), což ve volném překladu znamená svařování pomocí studeného návaru. Tento návar je skutečně oproti standardní technologii MIG/MAG studenější, ale přirozeně stále musí docházet k plnému tavení kovového materiálu drátu. Nejde o trvalé zkratové svařování, kde by byl zkrat mezi elektrodou (drátem) a dílcem, ale většinu času elektrický oblouk hoří blíže elektrodě a dále od dílce. Tím dochází k výrazně menšímu teplotnímu ovlivnění okolí svaru nebo při užití pro aditivní technologie v okolí návaru. Tato technologie byla firmou Fronius původně vyvinuta pro svařování tenkých plechů, ale velmi dobře se hodí pro 3D tisk kovových výrobků. Ve svém stroji pro aditivní a hybridní výrobu WeldPrint ji od roku 2014 využívá také česká společnost Kovosvit MAS Machine Tools, která představila jeden z prvních profesionálních průmyslových strojů s užitím techniky WAAM na světě.

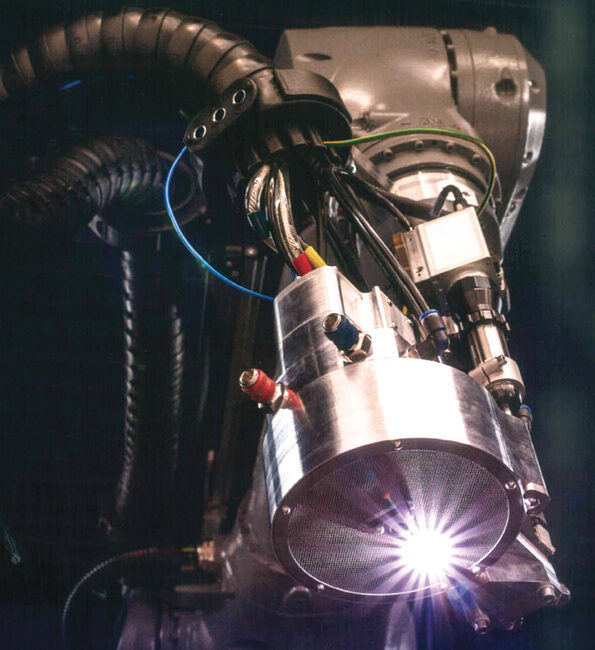

Obr. 1. Navařování pomocí plazmatu od firmy WAAMmat. (Zdroj: WAAMmat)

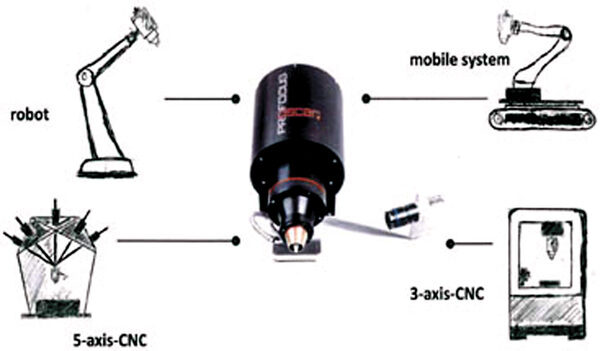

Kromě uvedených strojů využívajících pro tavení drátu pomocí elektrického oblouku metodu MIG/MAG byl představen jeden systém pracující se svařovací technikou TIG. Firma WAMMmat (spin-off společnost univerzity v anglickém Cranfieldu), která patří k lídrům ve výzkumu navařování metodami DED, představila aditivní stroj s technologií navařování pomocí plazmatu (obr. 1). Jde o zajímavý postup, který teoreticky umožňuje docílit velkého objemového výkonu navařování s vysokou homogenitou materiálu. Nevýhodou této techniky je nutnost navařovat jen v pozici shora dolů a také to, že s ohledem na velké rozměry navařovací hlavy je vyžadován dostatečný prostor, aby se zamezilo kolizím.

Reklama
Reklama
Reklama

Výhodou standardního řešení technologie navařování metodou MIG/MAG je velmi kompaktní velikost a štíhlý tvar navařovacího hořáku, lze navařovat v libovolných polohách, a tak je možné metodu s výhodou využít i při velmi členitém a tvarově náročném aditivně vytvářeném dílci. Výchozí polotovar pro techniku WAAM na bázi MIG/MAG tak nemusí být jen rovná deska, ale může jít o libovolný polotovar jako např. odlitek, výkovek nebo nakupovaný profil se značnou tvarovou složitostí.

Paralelní kinematika na bázi hexapodu

Zajímavé a kompaktní zařízení představila firma Mobile Smart Factory (obr. 2). Jde o mobilní hybridní stroj instalovaný do jednoho standardního lodního kontejneru. Stroj využívá pro dráhové řízení polohy hořáku paralelní kinematiku na bázi hexapodu, jak jsme se s ní mohli před lety setkat u řady konceptů obráběcích strojů. Tato kinematika se s ohledem na limity v parametrech statické tuhosti a absolutní přesnosti v oblasti obráběcích strojů neujala, ale pro techniku navařování, bez silové interakce mezi navařovacím hořákem a dílcem, může být s ohledem na vysokou pohyblivost a potenciál rychlých úhlových změn polohy perspektivní, a třeba se dočkáme v aditivních technologiích renesance využití této pohybové struktury.

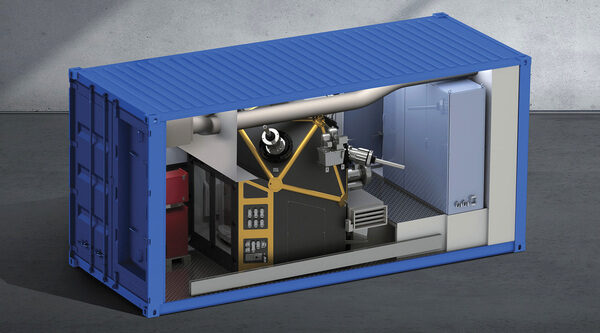

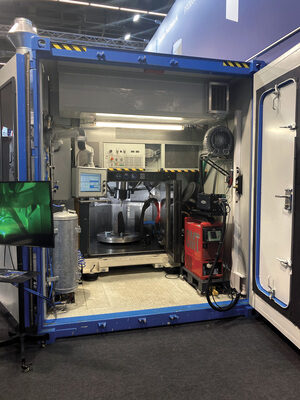

Obr. 2. Hybridní stroj firmy Mobile Smart Factory. (Zdroj: RCMT)

Čistě aditivní stroj

Konkurencí zavedené německé společnosti Gefertec, která nabízí ucelenou řadu strojů pro aditivní výrobu pomocí technologie WAAM MIG/MAG, může být nově představená nabídka turecké firmy MetalWorm. Společnost MetalWorm je dcerou společnosti Intecro Robotik, která se dlouhodobě věnuje průmyslovému svařování a navařování s velmi rozsáhlým portfoliem techniky a řešení. Společnost MetalWorm představila čistě aditivní stroj MHTTN1000 (obr. 3), připomínající z vnějšího pohledu kompaktní obráběcí stroj. Kinematickou strukturu zajišťuje dvouosé polohovadlo a průmyslový robot ABB, a v podstatě se jedná o standardní konfiguraci svařovacího pracoviště. Přidanou hodnotou je široká nabídka senzoriky, umožňující sledovat proces a řídit jej. Na vystavovaném stroji byla navařovací hlava vybavena termokamerou, několika laserovými dálkoměry a optickou kamerou, což dnes není běžné. V katalogu firmy můžeme najít celkem 11 velikostních řad a nabídku 15 senzorů a měřicích zařízení pro možnou instalaci do pracovního prostoru stroje.

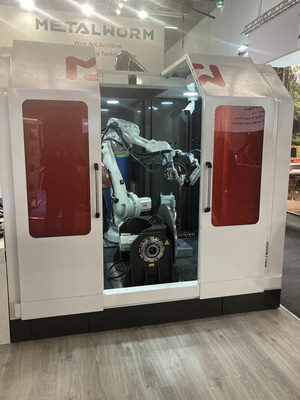

Obr. 3. Stroj MHTTN1000 od společnosti MetalWorm a příklady dílců vyrobených na tomto stroji. (Zdroj: RCMT)

Praktické laserové technologie

Vedle nepřehlédnutelně velké prezentace technologií WAAM MIG/MAG byla velmi zajímavá expozice firem Meltio a Oskar, zaměřená na laserové technologie. Obě tyto firmy představovaly „levné“ laserové technologie s využitím šesti malých lokálních LED zdrojů s výkonem 200 W. Celkový výkon 1 200 W je plně dostatečný pro navařování kovových dílců. Podobně jako již popisované stroje na bázi MIG/MAG využívají tyto laserové stroje jako navařovaný materiál svařovací drát v cívkách. Toto řešení představuje velkou ekonomickou a praktickou výhodu. Není potřeba drahý kovový prášek s velkými nároky na práci s ním a nepotřebujete výkonný zdroj laseru, z nějž je třeba laserový paprsek optickým vláknem dopravit k procesní hlavě. Vše je již integrováno ve velmi kompaktní hlavě (obr. 4).

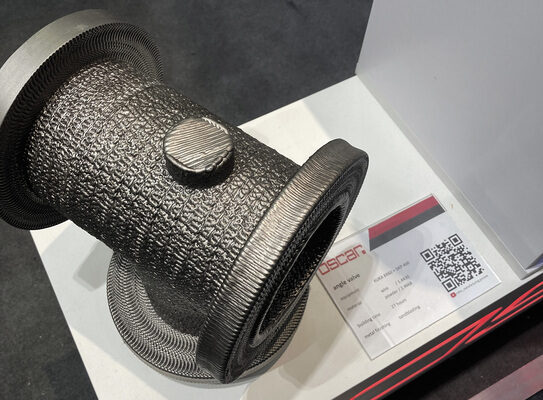

Obr. 4. Laserová hlava od firmy Oscar (Zdroj: Oscar) a příklad výrobku vytvořeného pomocí této hlavy. (Zdroj: RCMT)

Firma Meltio šla koncepčně dál a její procesní hlava má ve standardu dva podavače drátu. Řešení neumožňuje navařovat oběma dráty naráz, ale můžeme si v každé vrstvě návaru vybrat, který materiál použijeme, což umožňuje tisknout bimetalové výrobky. Velký potenciál se nabízí v případě výroby speciálních armatur, kde potřebujeme, aby vnitřek odolával agresivním kapalinám, kyselinám či vysokým teplotám, a zbytek armatury již může být z levnějšího pevnostního materiálu.

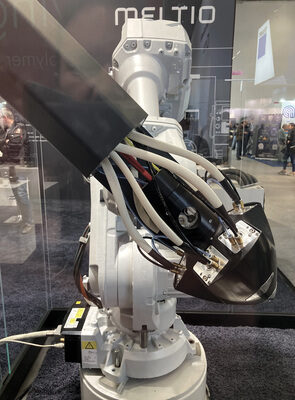

Obr. 5. Procesní hlava firmy Meltio na robotu. (Zdroj: RCMT)

Laserové procesní hlavy od obou uvedených firem (Meltio i Oskar), je možné nainstalovat do vlastního aditivního stroje nebo pracoviště. Uživatel tedy může jako nosič hlavy použít robot nebo obráběcí stroj, a tak vytvořit stroj hybridní.

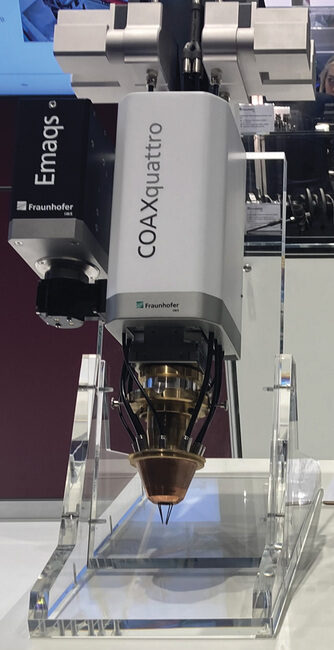

Obr. 6. Procesní hlava CoaxQuattro od Fraunhofer IWS. (Zdroj: RCMT)

Další zajímavostí v oboru laserového navařování je procesní hlava CoaxQuattro od Fraunhofer IWS. Tato procesní hlava je vybavena čtyřmi přívody prášku a čtyřmi přívody drátu. To umožňuje multimateriálové návary při použití výkonu až 20 kW. Tento výkon je základem pro dosažení vysokého objemového výkonu navařování. Myšlenka a řešení hlavy otevírá novou možnost přímo během navařovacího procesu vytvářet slitiny kombinované až ze čtyř základních materiálů drátu a jednoho materiálu v práškové podobě. Druhou možností je uplatnit ve všech vstupech stejný materiál, a tím zvětšit produktivitu procesu. Podobnou funkci, s níž je možné provádět mix vstupních kovových prášků, nabízí již delší dobu hybridní stroj LaserTec 65 DED od společnosti DMG Mori, který je například používán ve společnosti Škoda Auto v Mladé Boleslavi. Kromě uvedených společností Kovosvit MAS Machine Tools a DMG Mori nabízejí hybridní stroje s možností aditivní výroby na bázi obráběcího stroje také firmy Mazak, Okuma, Matsuura, Sodick, WFL a další.

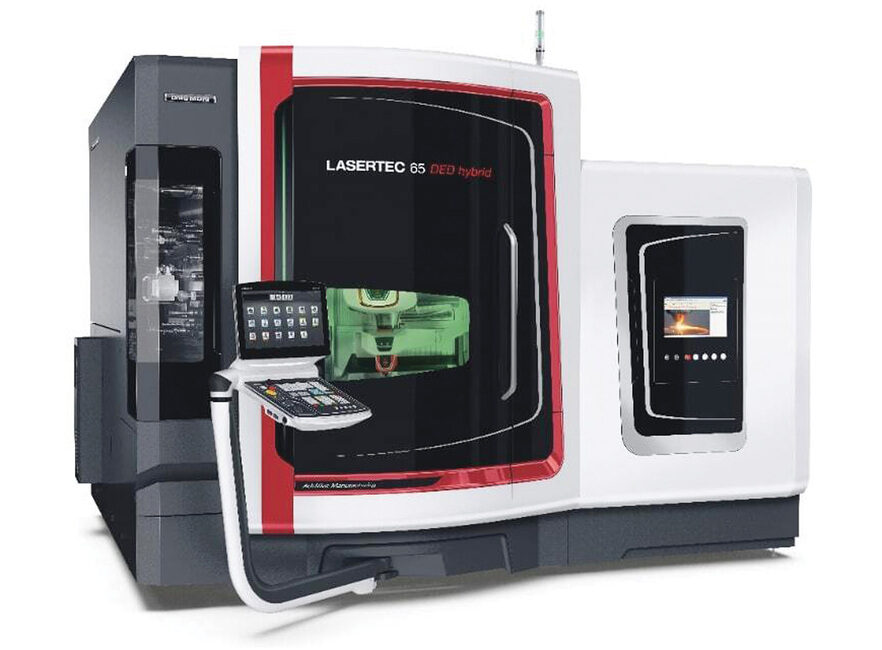

Obr. 7. DMG Mori LaserTec 65 DED Hybrid. (Zdroj: DMG Mori)

Výzkum a vývoj WAAM a hybridní technologie v ČR

V ČR se výzkumem a vývojem vlastní technologie WAAM zabývá od roku 2015 ČVUT v Praze, Fakulta strojní. Na ústavu výrobních strojů a zařízení je zkoumána a optimalizována samotná technologie navařování a její možnosti a limity, a rovněž je zde vyvíjen CAM systém pro tuto technologii. Tým ČVUT od počátku úzce spolupracuje se společností Kovosvit MAS Machine Tools a od roku 2019 také se společností TOS Varnsdorf. Zkoumány byly možnosti navařování a vytváření objemových dílců, využití v opravárenství při navařování na obecný polotovar a také řešení dovaření tvarově komplikované části na větší základní dílec. Materiálové testy jsou vždy zaměřeny na zjišťování homogenity, porozity a pevnosti navařených dílů, průběhů složení materiálu a jeho struktury.

Reklama

V posledních letech se tým zaměřil na oblast tvorby vnitřních dutin a kanálů, které slouží například k výrobě částí vstřikovacích forem s komfortním chlazením (obr. 8). Na obrázcích je možné vidět systém vnitřních kanálů, které slouží k vychlazování vstříknutého plastu do formy. Pomocí takto upraveného insertu je možné zkrátit dobu výroby vstřikovaného dílce o desítky procent na jednom vstřikovacím taktu stroje.

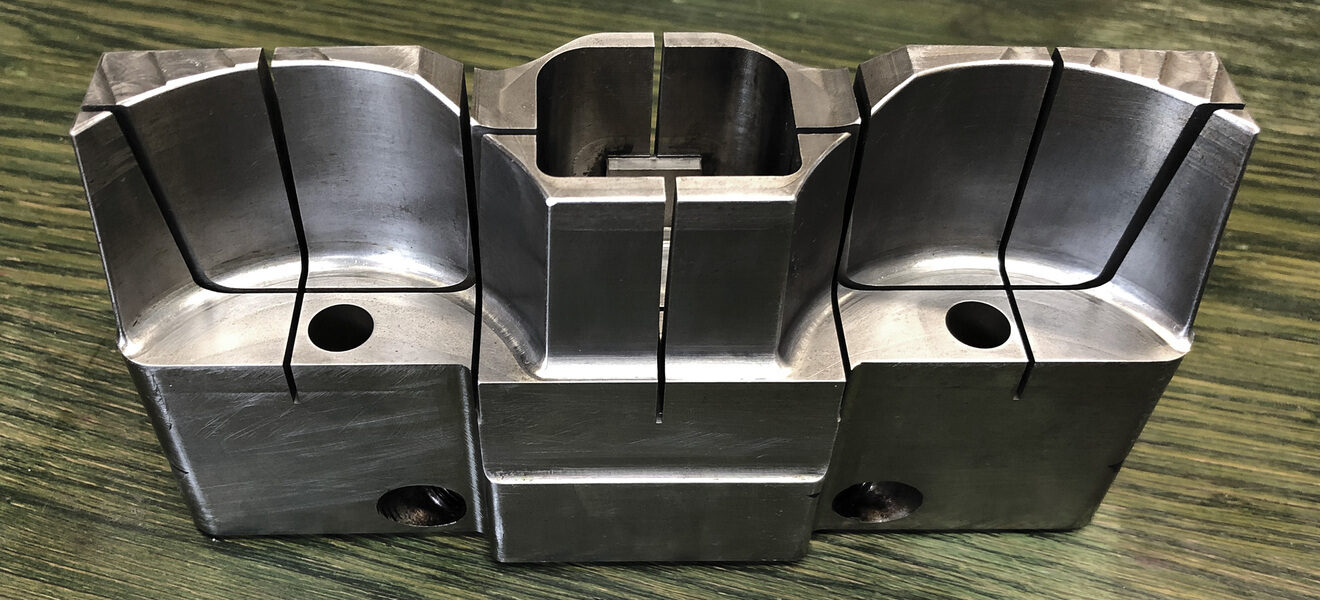

Obr. 8. Insert do formy pro tlakové vstřikování plastů s vnitřním chlazením. (Zdroj: RCMT)

Další podobnou aplikací s integrovanými chladicími kanály v bezprostřední blízkosti zdroje tepla je tubus uložení ložisek, kde je cílem odvádět ztrátové teplo vysoce namáhaných ložiskových skupin a umožnit stabilní práci při vyšší zátěži. Takto vychlazované součásti umožňují zvýšit přenesený výkon, případně eliminovat deformaci součásti, a tím dosáhnout vyšší geometrické přesnosti. Jako příklad uvádíme dílec pro uložení přední ložiskové skupiny frézovacího vřetene s výkonem 30–40 kW, kde chlazení umožňuje posunout limity otáček a zatížení (obr. 9).

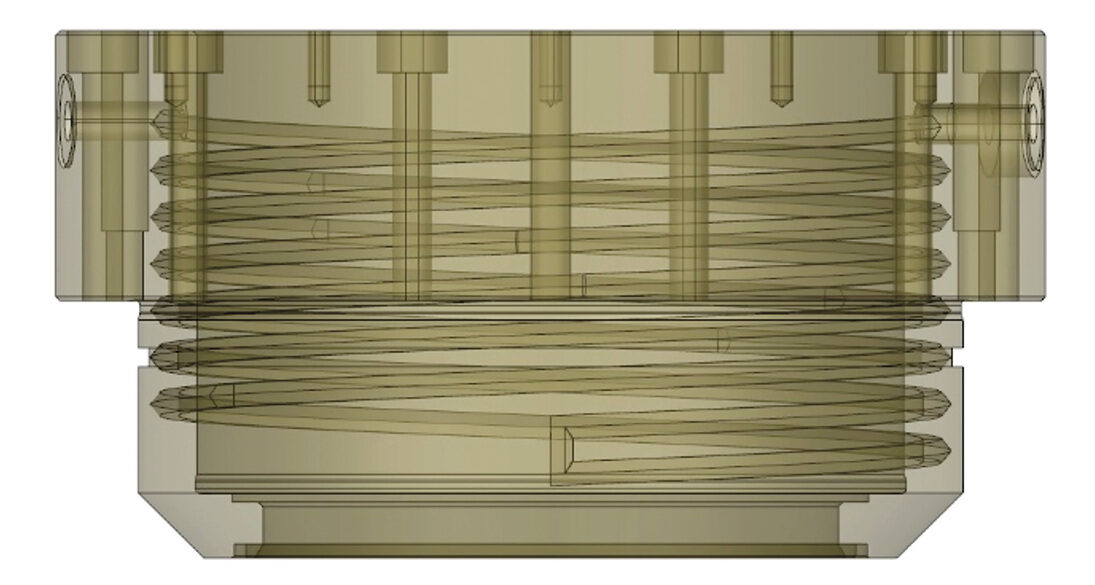

Obr. 9. Tubus pro uložení přední ložiskové skupiny frézovacího vřetene. (Zdroj: RCMT)
Obr. 10. Tubus pro uložení přední ložiskové skupiny frézovacího vřetene po navaření s mezioperačním obráběním – příklad hybridní výroby, kdy při jednom upnutí v jednom pracovním prostoru kombinujeme jak odebírání, tak přidávání materiálu. (Zdroj: RCMT)
