Robotické odjehlování hran

Přes výrobu obráběcích strojů se firma Balák stroje Tišnov dostala k robotickým aplikacím, kterých stále přibývá. Z jednoduchých manipulačních pracovišť, kde robot pouze přemisťuje obrobek, se stávají pracoviště stále sofistikovanější. Probíhá na nich odebírání pomocí 3D skenerů, přesná optická měření nebo právě robotické odjehlování hran.

Marie Baláková

Absolventka VUT v Brně, obor Výrobní stroje, systémy a roboty. Pracuje jako konstruktérka jednoúčelových strojů a programátorka robotů ve firmě Balák stroje Tišnov.

Reklama

Až doposud bylo odjehlování hran ve firmě zákazníka vykonáváno lidmi. Ti byli v neustálém kontaktu s odlétávající třískou. Úkolem tišnovské firmy Balák stroje bylo vytvořit odjehlovací pracoviště v rámci nově vznikající linky.

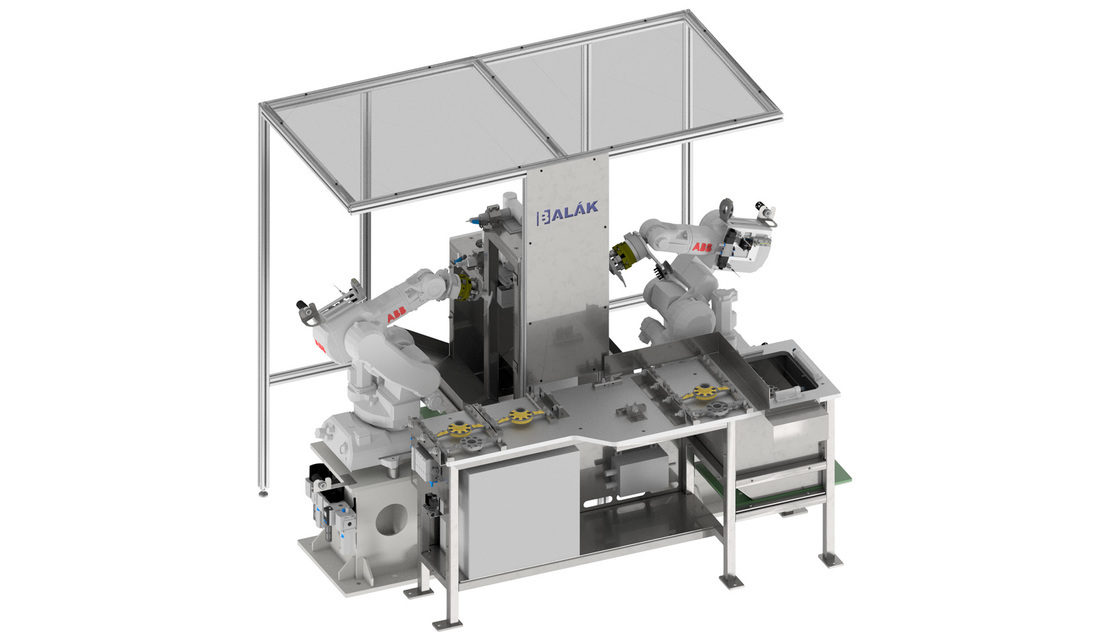

Základem navrženého pracoviště je dvojice stabilních robotů. (Zdroj: Balák stroje Tišnov)

Základem jsou stabilní roboty

Nejprve bylo potřeba vybrat dva dostatečně tuhé roboty, každý pro odjehlení jedné strany dílu. Samotné obrábění se provádí na čtyřech staticky uložených vřetenících s technickými frézami. Opracovávaný díl byl tvarově složitý a rozměrově nestálý, protože se jednalo o částečně obrobený výkovek. Z tohoto důvodu byly na roboty, které drží obrobky, umístěny silové snímače pro kompenzaci těchto odchylek. Silový snímač funguje jako náhrada lidské ruky, jelikož umožňuje regulovat přítlak během procesu odjehlování.

Reklama
Reklama
Reklama

Volba nástrojů a potřebné výpočty

Dalším úkolem bylo zvolit vhodné nástroje tak, aby byla jakost obrobeného povrchu co nejlepší a úběr materiálu dostatečný. Důležité bylo také zajistit dlouhou životnost nástroje plynulým nájezdem do řezu.

Rovněž se vyplatilo přistupovat k pracovišti jako k obráběcímu stroji. Tento přístup zahrnuje provedení všech výpočtů, které zajistily dostatečnou tuhost výrobního procesu, bez nechtěných vibrací.

Reklama

Výsledek

Výsledné pracoviště funguje tak, že první robot uchopí ze zásobníku neopracovaný díl a svými pohyby okolo dvou vřeten odjehlí jeho první stranu. Poté obrobek předá druhému robotu, který odjehlí zbývající stranu, obrobek odveze do ofukování, kde ho zbaví špon a hotový kus odloží.

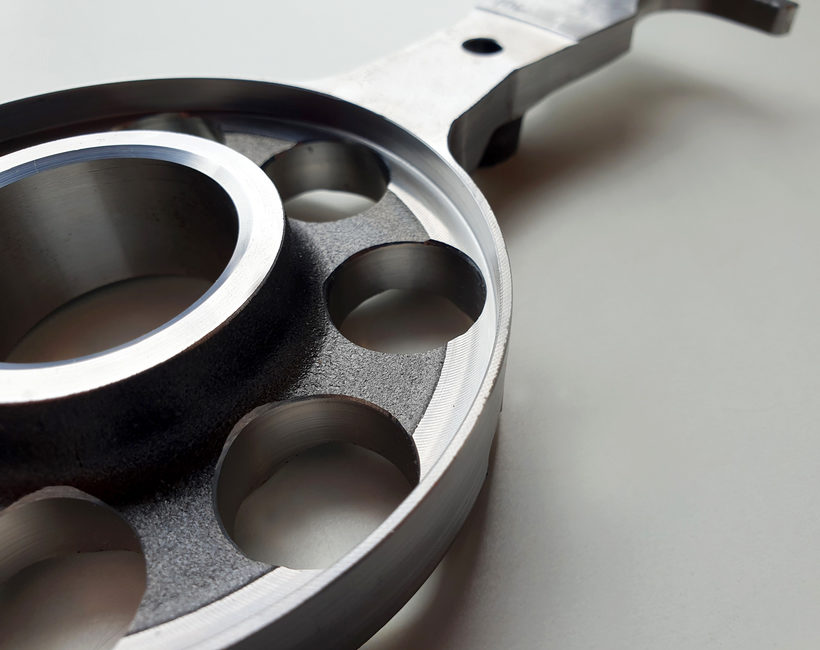

Kýženým výsledkem je kvalitně opracovaný obrobek bez ostrých hran. (Zdroj: Balák stroje Tišnov)

Vytvořit a zprovoznit takovéto pracoviště byl velký kus práce, nejsložitějším úkolem bylo naprogramovat celý proces odjehlování, aby byl stabilní a všechny hrany správně odjehlené.

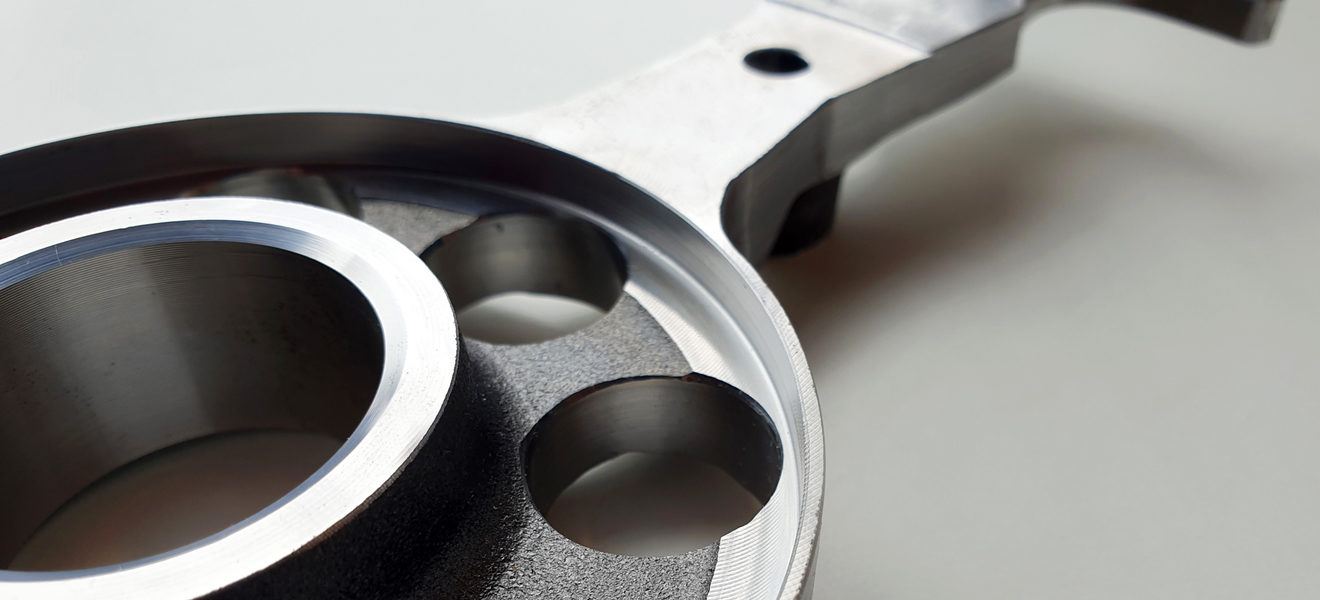

Výsledkem je kvalitně opracovaný obrobek bez ostrých hran.
