Stroje v pohybu - Nejdelší tatrovka na světě

V areálu ocelárny Liberty Steel Ostrava, která je součástí nadnárodní skupiny GFG Alliance, jezdí od října ve zkušebním provozu nové speciální vozidlo značky Tatra. Slouží k převážení závitových tyčí dlouhých i více než 24 metrů. Vůz je světovým unikátem, je to nejdelší automobil Tatra, jaký byl v historii kopřivnické automobilky vyroben.

Tento článek je součástí seriálu:
Stroje v pohybu
Díly
Ivan Heisler

V redakci časopisu MM Průmyslové spektrum zastává pozici odborného redaktora. Vystudoval obor Stavební údržba a rekonstrukce tratí na Vysoké škole dopravy a spojů v Žilině. Po ukončení studia pracoval jako projektant ve Státním ústavu dopravního projektování, poté jako redaktor odborných publikací pro uživatele osobních počítačů a jako šéfredaktor časopisu Počítač pro každého. Do MM Průmyslového spektra nastoupil v roce 2021.

Reklama

Speciální vozidlo na dopravu extrémně dlouhých nákladů si objednala společnost Liberty Steel Ostrava, ocelárna, která je součástí nadnárodní skupiny GFG Alliance. Potřeba takového vozu vznikla, když se firma na začátku roku 2020 rozhodla přesunout konečné zpracování závitových tyčí a jejich příslušenství z Lucemburska do Ostravy. Úpravy podvozku Tatra provedla podle vlastního technického návrhu frenštátská společnost Partner Ipex.

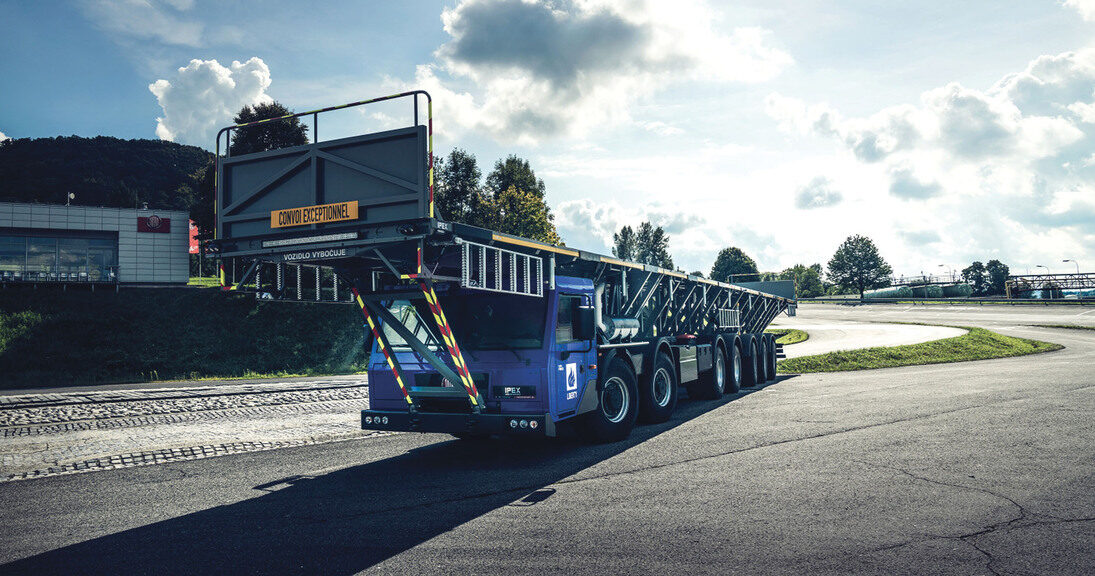

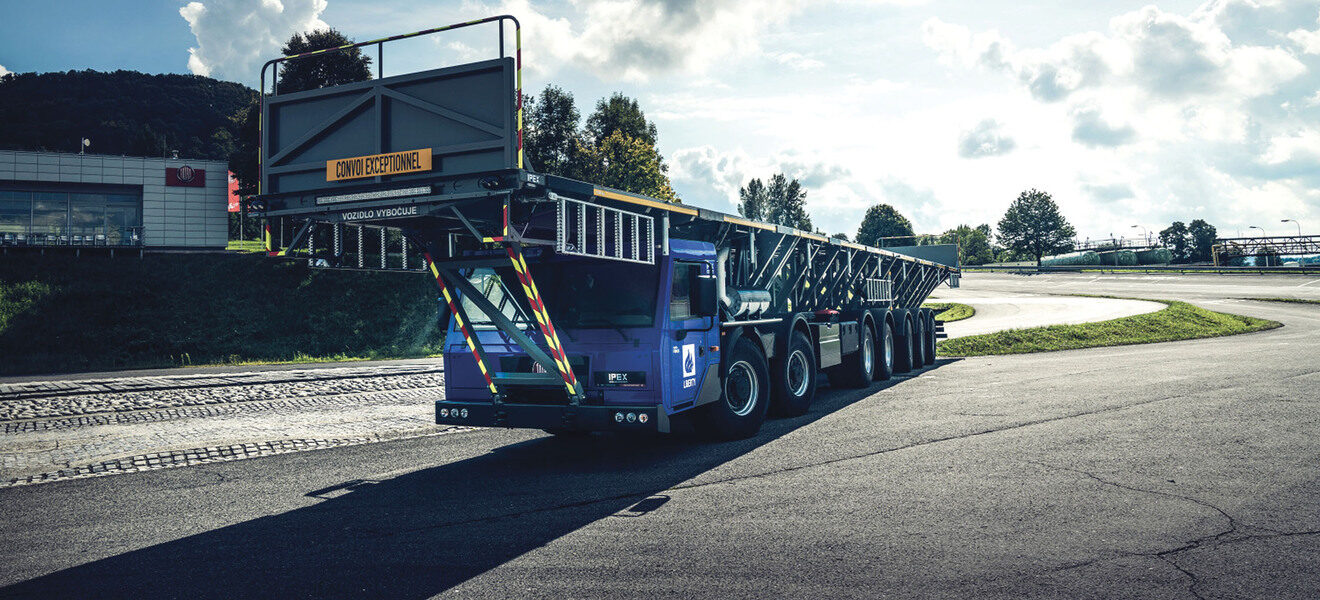

Použití předsazené krátké upravené kabiny modelové řady Tatra Force umožnilo, aby ložná plocha valníkové plošiny zasahovala až nad kabinu. (Zdroj: Tatra Trucks)

Nejdelší vůz Tatra v historii má celkovou délku 25,3 m. Tento sedminápravový automobil je poháněn vzduchem přímo chlazeným osmiválcovým motorem Tatra o výkonu 300 kW a vybaven automatickou převodovkou Allison.

Reklama
Reklama

Sedmá náprava kvůli nosnosti

K původním šesti nápravám podvozku modelové řady Tatra Force, který se primárně používá pro stavbu vozidel určených pro těžařství či pro integrované záchranné složky, přidali ve společnosti Partner Ipex další nápravu, aby dosáhli požadované celkové nosnosti vozu přes 70 tun a užitečného zatížení takřka 50 tun. Pohon pneumaticky odpružených náprav je 14×8. První čtyři nápravy jsou hnané, dvě přední a poslední tři zadní jsou řízené. Toto uspořádání umožňuje vozidlu nadstandardní délky projíždět zatáčky na komunikacích v areálu ocelárny.

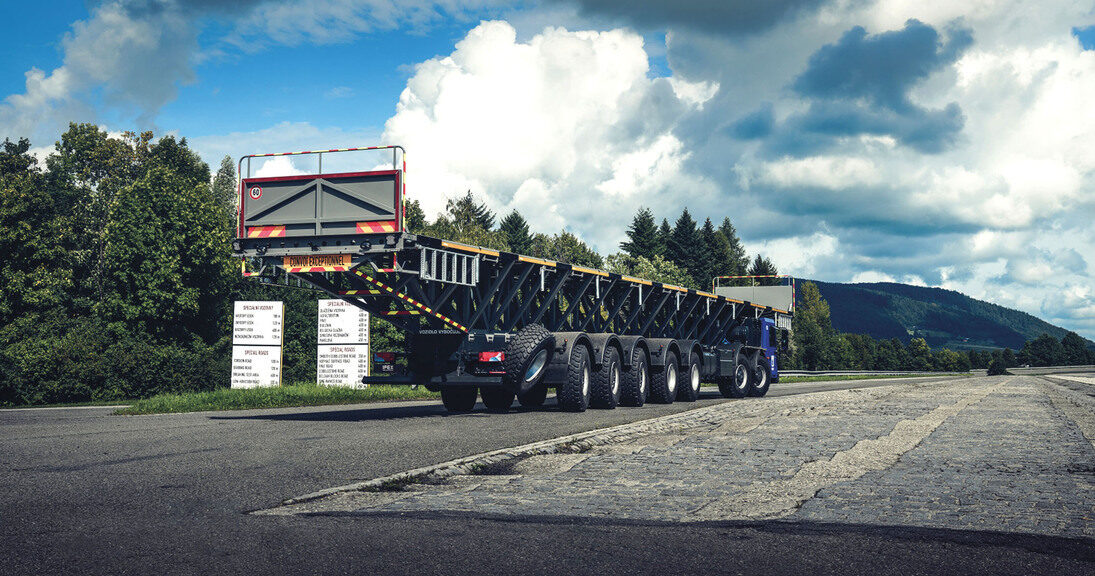

Dvě přední a poslední tři zadní nápravy jsou řízené. Díky tomu může toto extrémně dlouhé vozidlo projíždět stanovenou trasu v areálu ocelárny. (Zdroj: Tatra Trucks)

Nízká předsazená kabina

Součástí technických úprav byla také instalace předsazené krátké upravené kabiny modelové řady Tatra Force a umístění motoru za kabinu. Díky tomuto řešení má vozidlo malou celkovou výšku, a ložná plocha valníkové plošiny tak může zasahovat až nad kabinu. Vozidlo splňuje všechny parametry pro provoz na veřejných komunikacích, nepočítá se však s tím, že by se využívalo i mimo areál hutě.

Reklama

Krátká doba realizace přestavby

Přestavba tatrovky do podoby unikátního vozu, kterou podle technického návrhu vlastní konstrukční kanceláře realizovala společnost Partner Ipex z Frenštátu pod Radhoštěm, trvala zhruba 10 měsíců, přičemž i za normální situace je běžná lhůta u speciálních projektů minimálně rok. V tomto případě práce navíc komplikovala epidemie nemoci covid-19 a napjatá situace na automobilovém trhu. Stejně jako podvozek a realizaci přestavby také většinu subdodávek potřebných dílů zajišťovali takřka výhradně výrobci z Moravskoslezského kraje.

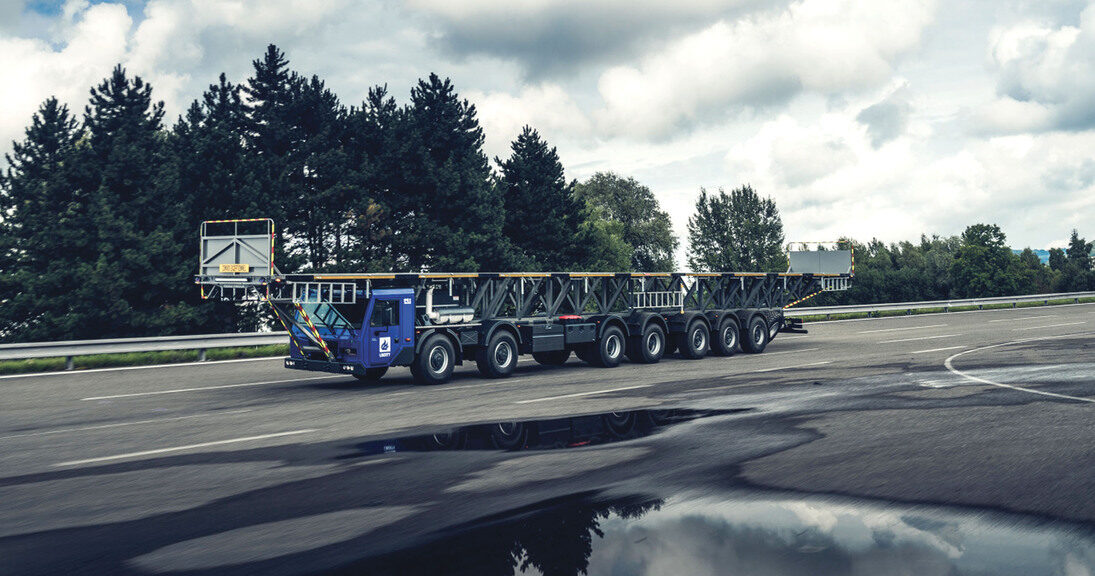

Vozidlo má potřebná povolení pro provoz na veřejných komunikacích. (Zdroj: Tatra Trucks)

Podvozek pro unikátní automobil Tatra s celkovou délkou 25,3 metru dodala kopřivnická firma Tatra Trucks. Kamil Košťál, marketingový ředitel automobilky, k tomu dodal: „Tatry jsou tradičně považovány za vozidla do těžkého terénu, ale v tomto případě se využila jiná jejich unikátní vlastnost: Možnost sestavit podvozek pro extrémně dlouhý náklad. Liberty Ostrava jako jeden z nejvýznamnějších metalurgických podniků v ČR je pro nás cennou zákaznickou referencí a nový vůz je příkladem, že tatrovky se hodí skutečně pro nejrůznější role.“

Tatra Force

Terénní nákladní automobily modelové řady Tatra Force (T 815-7) jsou primárně určeny pro tzv. speciální sektor, tedy pro armádní využití. Vozidla splňují armádní požadavky, jimiž jsou kompaktní provedení a přepravitelnost standardními letouny NATO C-130 Herkules, možnost dodatečného pancéřování, použití přetlakové filtroventilační jednotky nebo možnost lafetace palných zbraní. Díky nízké stavbě a dalším užitečným vlastnostem se však uplatňují i v civilní sféře – například jako mobilní jeřáby, hasičské žebříky nebo vyprošťovací vozidla.

Řada T 815-7 zahrnuje modely provedení 4×4, 6×6, 8×8 až 10×10 s řízením čtyř náprav. Podvozek vychází z tatrovácké koncepce vozidla s pneumaticky odpruženými nápravami. Pohonnými jednotkami jsou buď vzduchem přímo chlazené motory Tatra, nebo zahraniční motory chlazené vodou; k dispozici jsou manuální i automatické převodovky.
