Stroje v pohybu: Dálniční most přes staveniště

Tento stroj mají k dispozici švýcarští silničáři. Most Astra je mobilní staveništní most určený pro použití při údržbě dálnice. Práce lze provádět pod mostem, zatímco přes něj projíždějí vozidla ve dvou jízdních pruzích. Díky tomu je možné pracovat během dne, a to bez uzavírek a odklonů dopravy. Most váží přibližně 1 300 tun, jeho celková délka může být až 257 m a pracovní prostor pod mostem má délku až 100 m, šířku 5,08 m a výšku 3,1 m.

Tento článek je součástí seriálu:
Stroje v pohybu
Díly
Ivan Heisler

V redakci časopisu MM Průmyslové spektrum zastává pozici odborného redaktora. Vystudoval obor Stavební údržba a rekonstrukce tratí na Vysoké škole dopravy a spojů v Žilině. Po ukončení studia pracoval jako projektant ve Státním ústavu dopravního projektování, poté jako redaktor odborných publikací pro uživatele osobních počítačů a jako šéfredaktor časopisu Počítač pro každého. Do MM Průmyslového spektra nastoupil v roce 2021.

Reklama

Most Astra je modulární mobilní most z oceli, jehož celková délka se může pohybovat mezi 170 a 257 m. Skládá se z ramp, z nichž každá je dlouhá 53,5 m, přechodových oblastí, portálů a mezilehlých segmentů a tyto prvky přemosťují pracovní oblast o maximální délce 100 m. V případě potřeby lze délku pracovního prostoru zkrátit použitím menšího počtu portálů. Každý modul je vybaven motorem a může se na vlastních podvozcích pohybovat samostatně.

Jednotlivé díly mostu Astra jsou připraveny ve skladu. (Zdroj: Astra)

Švýcarský spolkový úřad pro silnice (Astra) tento most poprvé použil v roce 2022 na dálnici A1 mezi Recherswilem a Luterbachem ve směru na Bern. Mnohé z očekávaných výhod se naplnily a díky převedení dopravy „do patra“ bylo možné údržbu vozovky provádět během dne. Tím se snížil hluk při stavbě v noci a zvýšila se bezpečnost práce. Během zkušebního provozu se však ještě nestabilizoval dopravní tok tak, jak bylo žádoucí, a proto byly před druhým provozem provedeny úpravy mostu: Konstruktéři prodloužili rampy a zmenšili úhel jejich sklonu.

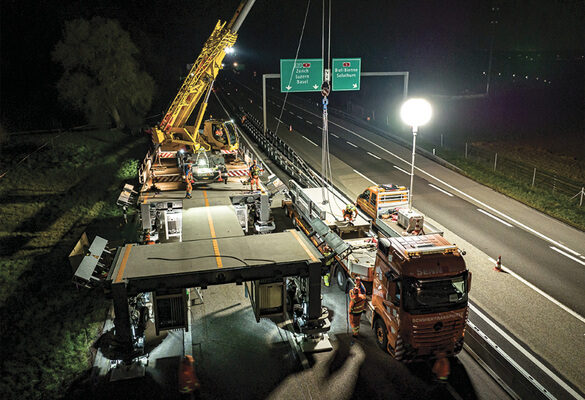

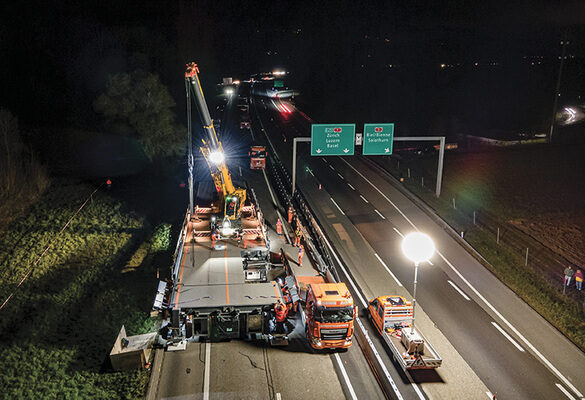

Montáž mostu i jeho demontáž se provádějí v noci. (Zdroj: Astra)

Most Astra se osvědčil při svém druhém nasazení v roce 2024 na dálnici A1 mezi Recherswilem a Luterbachem ve směru na Curych: Po mostě projelo za 147 dní přibližně 4,5 milionu vozidel, z toho přibližně 500 000 nákladních. Plynulost dopravy nebyla mobilním staveništním mostem téměř nijak omezena. Vozidla musela pouze krátce zpomalit, protože délka staveniště byla výrazně kratší než délka staveniště běžného. Nejvyšší povolená rychlost vozidel jedoucích po mostě činí v obou jízdních pruzích 60 km.h−1.

Technická data a prostorové požadavky

Most Astra váží celkem přibližně 1 294 tun a má maximální šířku 7,57 m. Vozovka na mostě je široká 6,76 m a je rozdělena do dvou jízdních pruhů po 3,00 m. Její povrch je v úrovni 3,60 m nad původní vozovkou. Stavební práce se provádějí pod konstrukcí v úseku dlouhém 100 m, a to v průjezdném profilu o šířce 5,10 m a výšce 3,10 m. K pracovnímu prostoru vede souběžný logistický pruh. Spolu s mostem Astra je požadována šířka minimálně 11,70 m.

Reklama
Reklama
Reklama

Kromě zmíněné minimální šířky 11,70 m musí opravovaný dálniční úsek splňovat ještě několik podmínek. Vzhledem k tomu, že doprava po mostě je ve výšce 3,6 m nad opravovanou vozovkou, musí být celková světlá výška pod případnými překážkami minimálně 8,10 m. Most nelze použít v úsecích s oblouky o poloměru menším než 1 000 m ani v úsecích s podélným sklonem větším než 3 %.

Toto video představuje dálniční most Astra a ukazuje průběh jeho montáže. (Zdroj: Astra)

Doprava na místo a montáž

Most Astra se přepravuje ze skladiště na nízkozdvižných nakladačích po jednom prvku a montuje se pomocí mobilních jeřábů během dvou nocí o víkendu. Jedna noc pak stačí na demontáž.

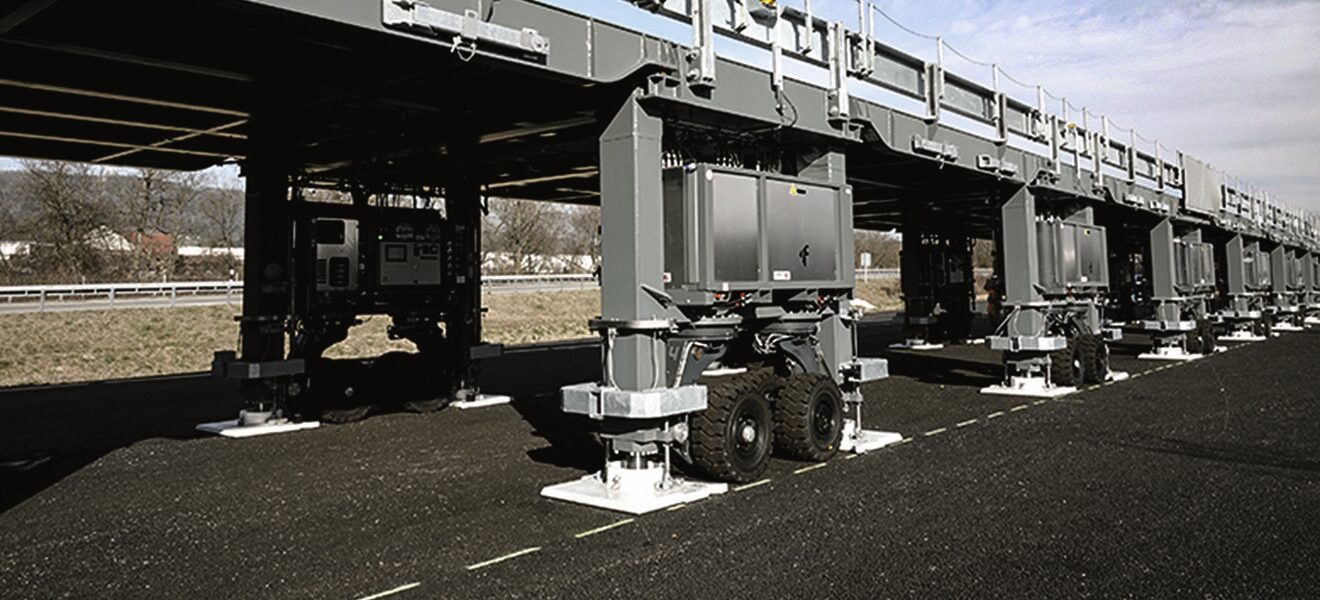

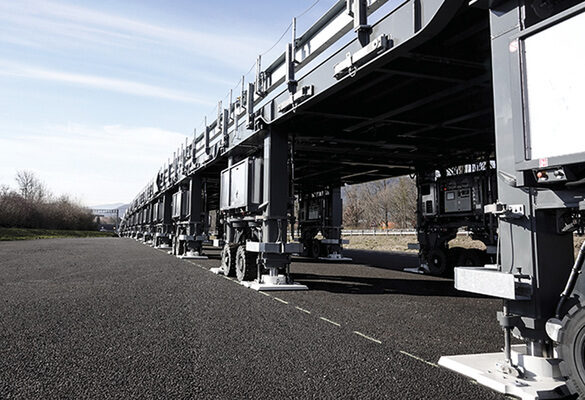

Most je složen z pojízdných portálových segmentů, pod nimiž je prostor pro údržbu a opravu vozovky. (Zdroj: Astra)

Pro montáž a demontáž musí být vozovka uzavřena nebo v rámci vedlejšího protějšího směru dálnice musí být zřízen jeden jízdní pruh pro obousměrný provoz. Časové intervaly pro tyto práce na hlavních tazích švýcarské dálniční sítě (zejména na dálnicích A1 a A2) jsou velmi omezené – úplná uzávěra je možná pouze o víkendech mezi 20. a 22. hodinou. K montáži mostu Astra je zapotřebí 16 nákladních automobilů s návěsy se sklápěcími lůžky, které musí vykonat celkem 45 jízd, aby přepravily 8 rampových úseků, 18 portálů a 19 mezilehlých segmentů. Kritickým momentem při montáži a demontáži je použití tří jeřábů. Je zapotřebí 110tunový pneumatický jeřáb (pro čtyři sekce rampy) a dva jeřáby 55tunové. Kromě toho se používají dvě pojízdná montážní lešení pro šroubování portálů a mezisegmentů. Nasazeny jsou také dvě čtrnáctičlenné montážní skupiny.

Reklama

Použití na staveništi

Most Astra je vybaven pojezdovým ústrojím. Podpěry lze hydraulicky zvednout o 10 cm a s použitím podvozků, jimiž jsou jednotlivé segmenty opatřeny, most přesouvat v podélném i příčném směru. Po dokončení prací na údržbě stometrového úseku pod mostem se celá konstrukce s využitím dálkového ovládání vlastní silou přesune o 100 m dále, aby mohla začít oprava dalšího úseku. Obsluha (dovoz a odvoz materiálu a příjezd stavebních strojů) má na staveniště přístup z boku prostřednictvím logistického pruhu, který může být vytvořen na pravé nebo levé straně. S obvyklou předsignalizací je celé pohyblivé staveniště dlouhé přibližně 1 500 m.

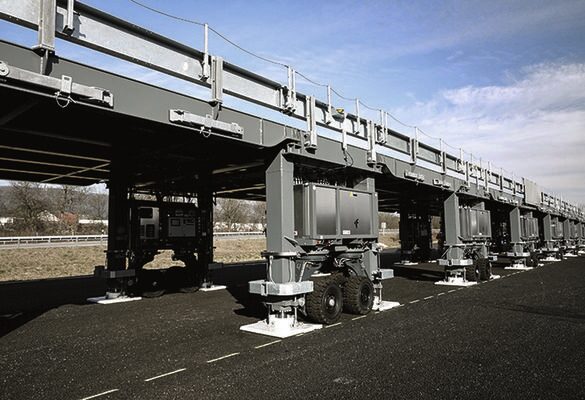

Po zvednutí pevných podpěr se jednotlivé segmenty i celý most mohou přesouvat na kolových podvozcích. (Zdroj: Astra)
