Inovace v automobilovém průmyslu: Část 2. Automatická převodovka s přímým řazením

Na základě historické redakční spolupráce MM Průmyslového spektra se společností Škoda Auto vznikl koncept tohoto seriálu přibližujícího realizaci inovací v jednom ze tří jejích závodů, které se nacházejí v České republice, tento konkrétně ve Vrchlabí. Druhou část věnujeme technickým specifikacím jeho klíčového produktu – automatické sedmistupňové dvouspojkové převodovky DSG s označením DQ200.

Tento článek je součástí seriálu:
Inovace v automobilovém průmyslu
Díly
Michal Štefan

Svoji dosavadní profesní dráhu zasvětil automotive a to konkrétně Škoda Auto. Ihned po ukončení odborného vzdělání nastoupil v roce 1997 do závodu ve Vrchlabí. Absolvoval několik odborných stáží, nedávno se mu dostalo příležitost důkladně poznat podmínky v sesterské továrně Volkswagen v Kasselu. Aktuálně je zodpovědný za plánování mechanického opracování dílů převodovky DQ200 ve vrchlabském závodě Škoda Auto.

Reklama

Koncern Volkswagen byl první, kdo v automobilovém odvětví začal s velkosériovou výrobou dvouspojkové převodovky, a to už v roce 2003. Sedmistupňová verze převodovky přišla o čtyři roky později. Název DSG (Direkt-Schalt Getriebe nebo Direct Shift Gearbox) lze přeložit jako automatická převodovka s přímým řazením. Označení DQ200 se skládá z německého slova Doppelkupplung (dvojitá spojka), písmene Q z německého výrazu příčný (quer) podle umístění pohonné jednotky a číselného údaje odpovídajícího nejvyššímu točivému momentu motoru, pro který byla převodovka navržena. Původní maximum 200 Nm se již modernizací podařilo zvýšit na 250 Nm.

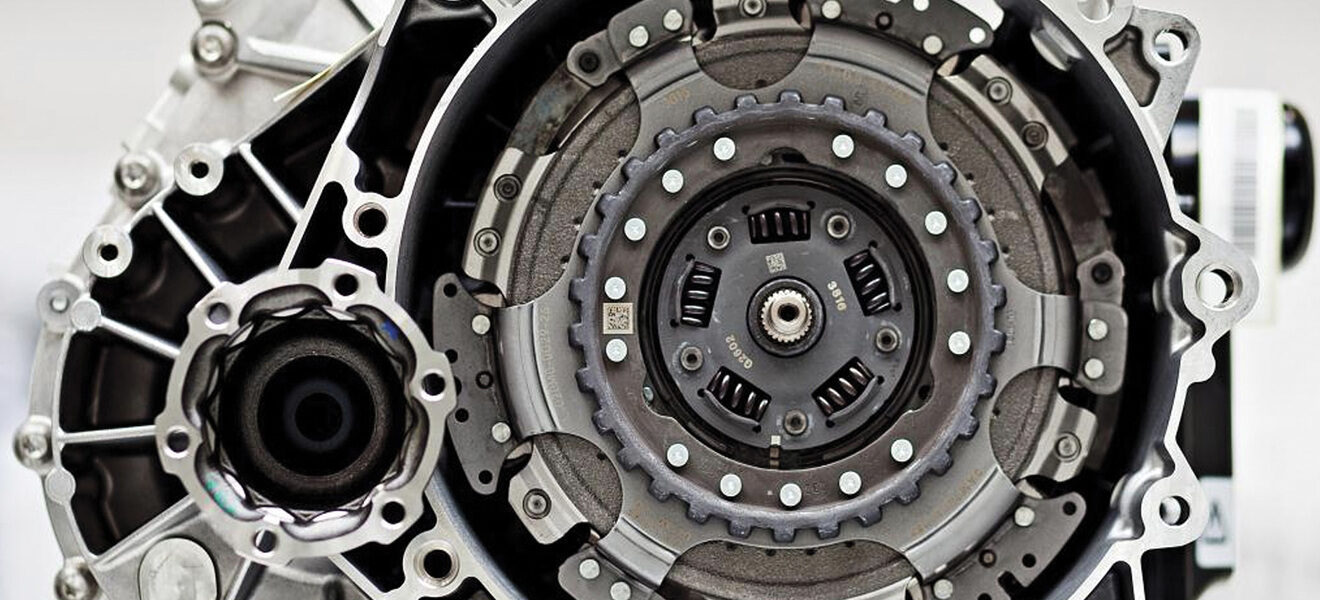

Převodovka se skládá z mechanické části (13 kol a pět hřídelí) a z mechatroniky, která je jakousi centrální řídicí jednotkou. Díky dvojité spojce a mechatronice je změna stupňů velmi rychlá, jízda mimořádně efektivní a vozy s touto převodovkou dosahují nízké spotřeby pohonných hmot. Provedení DQ200 používá takzvané suché spojky a má stejně jako mechatronika doživotní olejovou náplň s oddělenými okruhy. To je důležité především z toho důvodu, aby potenciální otěry z kol a hřídelí z mechanické části nevnikaly do hydraulického okruhu v mechatronice. (Zdroj: Škoda Auto)

A jak vlastně převodovka funguje?

Převodovka DSG se skládá z mechatronického modulu a ze dvou manuálních převodovek, přičemž v jedné jsou sudé a ve druhé liché převodové stupně. Každá z nich má vlastní spojku, proto se používá označení dvouspojková převodovka. Řazení probíhá tak, že v neaktivní převodovce je při jízdě vždy předem připraven další převodový stupeň, a zatímco jedna spojka se rozepíná, druhá se spíná. Změna stupňů je proto rychlá a vůz při ní nezpomaluje, točivý moment motoru totiž po celou dobu bez přerušení putuje ke kolům. Mechatronický modul integruje veškerou senzoriku, ovládací hydrauliku i řídicí jednotku. Přímo v tělese modulu se nachází i ovládání spojky a akčních členů hydraulicky ovládaných řadicích pístů. Olej pod tlakem až 60 barů se shromažďuje v zásobníku, který plní zubové čerpadlo poháněné elektromotorem a spínané podle potřeby. Tlakový olej distribuují k akčním členům řazení elektromagnetické tlakové ventily.

Automatická dvouspojková převodovka s přímým řazením DQ200 je montována do vozů značek Škoda, Audi, Volkswagen a Seat. V automobilech Škoda ji najdete nejen v menších modelech, jako je Fabia či Scala, ale také v modelu Superb.

Příště se budeme věnovat principům výroby převodovky.
