Jestli jste milovníci zimních radovánek, tak si zajisté po loňském zklamání přejete, aby letos napadaly celé závěje sněhu, a vy jste mohli zase vytáhnout ze sklepů lyže a oddávat se potěšení z jízdy a kochat se výhledy do zasněžené krajiny. V hromady sněhu doufají pochopitelně i výrobci lyží, jak nám potvrdil generální ředitel výrobního podniku lyží Sporten Ján Hudák v září na tiskové konferenci v Novém Městě na Moravě. Po představení novinek pro rok 2014–15 nám otevřeli dveře i do výrobních hal podniku a seznámili nás s technologiemi výroby lyží.

Tento článek je součástí seriálu:
Jak se vyrábí
Díly
Eva Zajícová

Vystudovala Fakultu strojní na ČVUT v Praze, obor Výrobní inženýrství na Ústavu strojírenské technologie.
Od roku 2014 pracuje v MM Průmyslovém spektru nejprve na pozici editorky, poté odborné redaktorky a od roku 2019 na pozici vedoucí redakce. Technika je její prací i zálibou.

Historie výroby lyží ve firmě Sporten v Novém Městě na Moravě sahá až do roku 1896, kdy se zde vyráběly lyže v malých řemeslných dílnách, a každý pár byl nezaměnitelným originálem. Za více než sto let se toho hodně změnilo, nejen v použitých materiálech, ale zejména v technologii výroby. Stále se vyrábějí lyže dřevěné, ale také lyže polyuretanové. Rozdíl mezi nimi je zcela zásadně v ceně a výrobní technologii.

Obr. 1: Lisování slepených latí pro výrobu dřevěného jádra lyže.

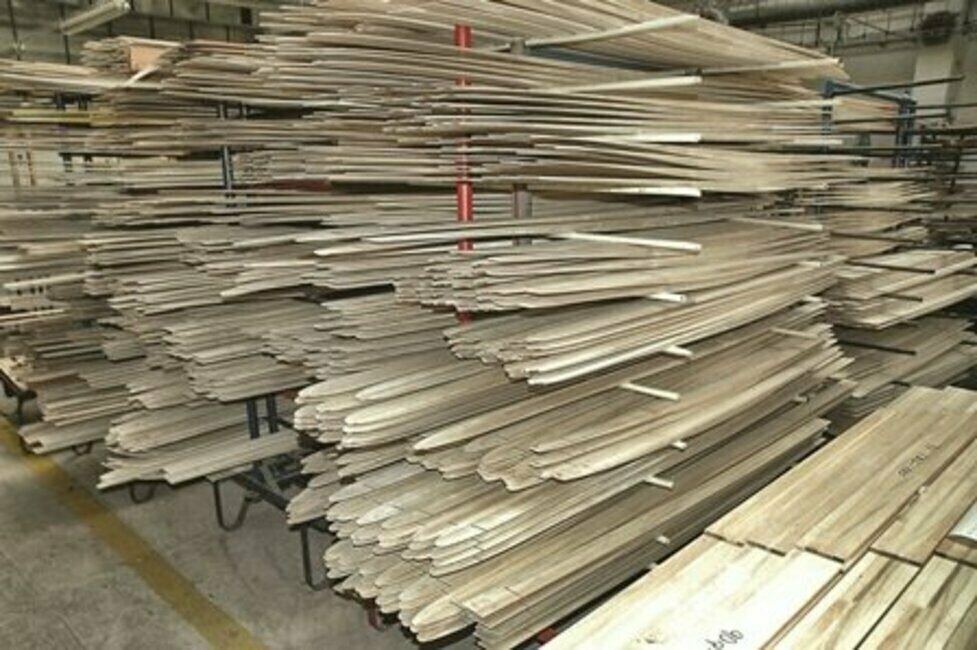

Obr. 2: Dřevěná jádra čekající na další krok výroby.
Reklama
Reklama
Reklama

Staré dobré dřevo

Dřevěné lyže se vyrábějí technologií tváření lisováním, kdy se jednotlivé vrstvy lyže spojují tlakem za vysoké teploty. Samotnému skládání jednotlivých vrstev lyže a lisování předchází hned několik kroků. Nejdříve je třeba bukové, jasanové nebo topolové dřevo nechat řádně vysušit, někdy až dva roky. To probíhá nejprve přirozeným vysycháním a poté i dosoušením v sušárnách. Proschlé dřevo se řeže na úzké latě, které se zpětně slepují a lisují (obr. 1). Tento postup se provádí z důvodu dosažení vysoké pevnosti dřevěného jádra a zabránění jeho kroucení. Z takto připraveného polotovaru se řežou a frézují dřevěná jádra lyží na požadovaný tvar. Do speciálních lyží se vkládají ještě voštinová jádra. Voština se vyrábí z papíru, kevlaru (para-aramidové vlákno) a epoxidového lepidla, tvarem připomíná včelí plástev a do lyží se přidává pro jejich odlehčení (obr. 3).

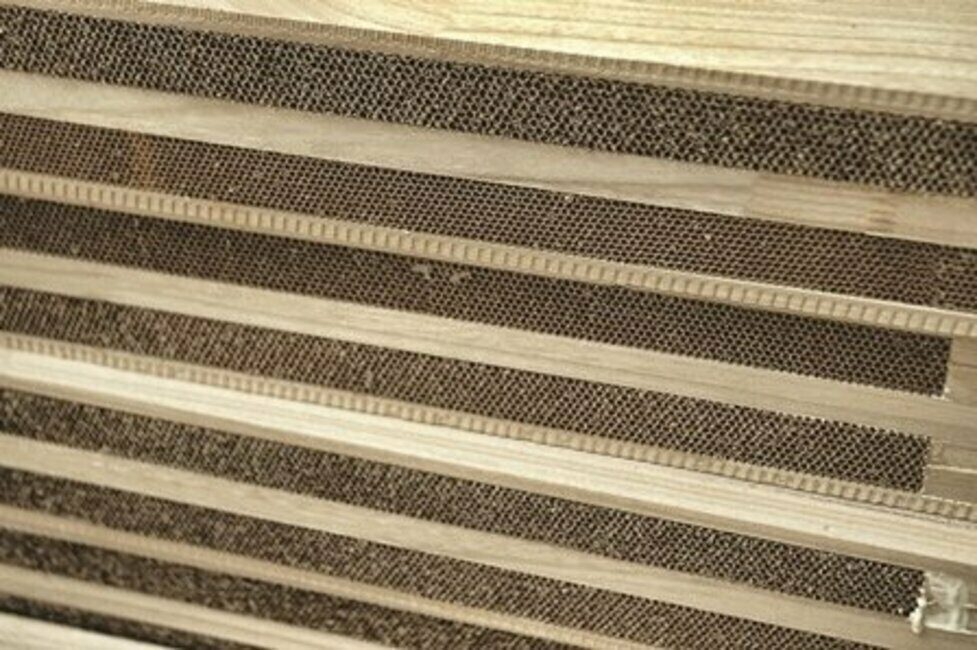

Obr. 3: Voštinová jádra pro speciální odlehčené lyže.

Do spodní formy lisu se vloží nejprve skluznice vyrobená z laminátu a termoplastického polyetylenu. Epoxidovým lepidlem se k ní přilepí kovové okraje a dřevěné jádro, na které se klade další vrstva laminátu a nakonec umělá fólie s ozdobným potiskem. Na takto navrstvenou lyži se pevně připevní horní forma a vše putuje na 14 minut do lisu, kde dochází ke zpevnění epoxidového lepidla vlivem vysoké teploty (cca 85 °C). Po vyjmutí lyže z lisu je potřeba oříznout přebytečný materiál a obrousit hrany i povrch lyže.

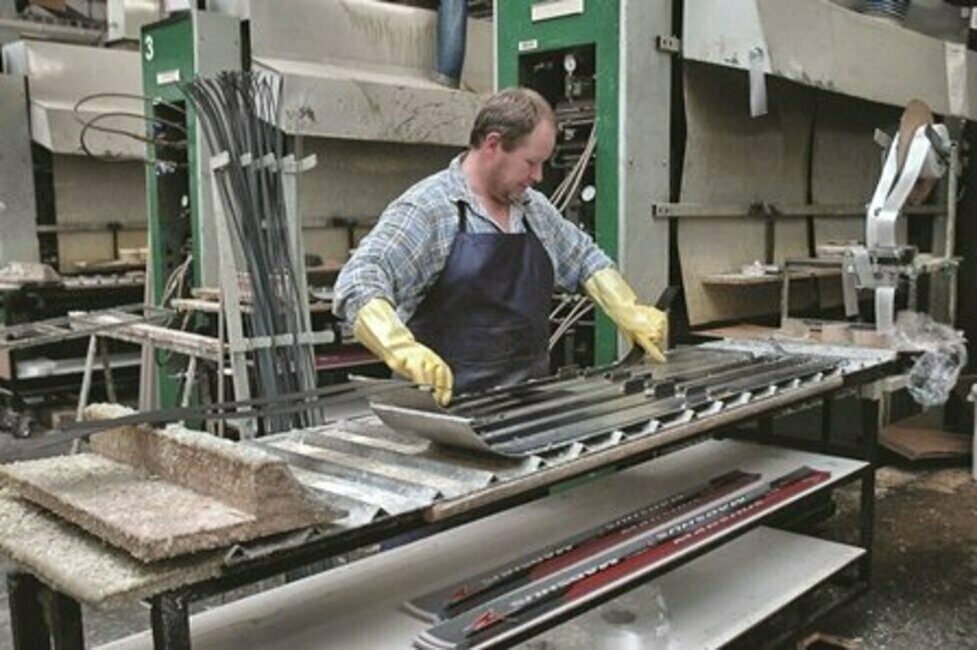

Obr. 4: Skládání jednotlivých vrstev provádí operátor ručně.
Obr. 5: Příprava dřevěné lyže na lisování.

Lyže z polyuretanu

Druhý typ lyží se vyrábí z polyuretanu tzv. reaktivním odléváním. Do formy se vloží jedna vrstva laminátu napuštěného epoxidovou pryskyřicí, laminátová vysoce odolná výztuha a ozdobný potisk. Do špičky formy pak operátor založí vtok a takto připravenou lyži vsune do lisu, kde během vteřin dojde ke vstříknutí polyuretanu do formy mezi dvě laminátové vrstvy. Po čtyřech vteřinách začne plast reagovat a za teploty 150 °C po dobu 8 minut tuhnout. Poté je třeba nechat lyže ještě 24 hodin vytvrdit, oříznout přebytečný materiál a obrousit hrany a povrch. Na některé typy lyží se ještě mohou na skluznici vybrousit drážky, které pomáhají lyži udržet stále stejný směr nebo protismyk, který brání neovladatelnému rozjetí či umožní chůzi do kopce. Na jednom lisu ve Sportenu vyrábějí 80 párů lyží denně.

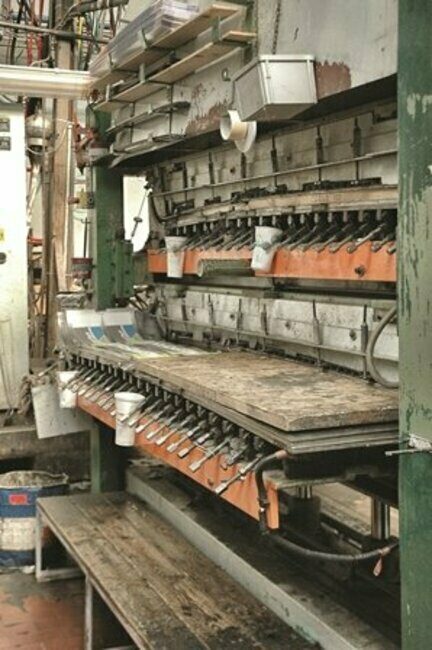

Obr. 6: Lisovací zařízení pro výrobu polyuretanových lyží.
Obr. 7: Automatické broušení hran lyží. Brousicí centrum je mj. vybaveno sítí podavačů a posuvných pasů, které eliminují nepohodlnou manipulaci s lyžemi.

Co se skrývá v halách?

Jak již výše popsané technologie napovídají, ve výrobních halách firmy Sporten kromě tisíce párů lyží objevíte také velké množství obráběcích a tvářecích strojů. Jedno z nejdůležitějších stanovišť je obráběcí centrum Maka, na kterém se vyrábějí všechny formy na výrobu lyží sjezdových, běžeckých, ale i snowboardů. Podivovali jste se někdy nad tím, jakým způsobem se dostane logo nebo ozdobný obrázek na skluznici lyže? Ve firmě Sporten na to používají vodní paprsek (obr. 8), kterým logo či obrázek do skluznice vyříznou a poté logo v jiném barevném provedení zpět vlisují. Oddělení broušení lyží zase dominuje zbrusu nová, již plně automatická bruska, vyvinutá ve spolupráci s firmou Montana. Doposud byl proces broušení rozdělen do dvou etap, nejprve se brousily hrany lyží a poté povrch. Nové brousicí centrum dělá obě operace naráz.

Potisk lyží

Barevné ozdobné potisky lyží nemají na funkčnost lyže žádný vliv, přesto je jim věnována velká pozornost. I barevný design na lyži může ovlivnit rozhodnutí zákazníka o koupi. Designéři lyží pod značkou Karhu například letos přišli s nápadem různých motivů na pravé a levé lyži. Novinkou ve firmě Sporten je zase průhledný potisk, díky němuž je vidět dřevěné jádro lyže, a celý pár tak působí velmi přírodně. Potisky se vyrábějí dvěma způsoby, a to síťováním nebo sublimováním. Síťování je starší technologie postupného nanášení jednotlivých barev na průhlednou fólii přes šablonu. Sublimování poskytuje designérům daleko větší možnosti. V grafickém editoru na počítači se vyrobí motiv a ten se pak vytiskne na plotru na sublimační papír (obr. 9). V kontinuálním lisu se potisk při teplotě 160 °C přenese na fólii. Nekonečné pásy fólie s potisky se pak řežou pomocí laseru.

Obr. 8: Vodním paprskem se vřezávají loga na skluznice lyží.

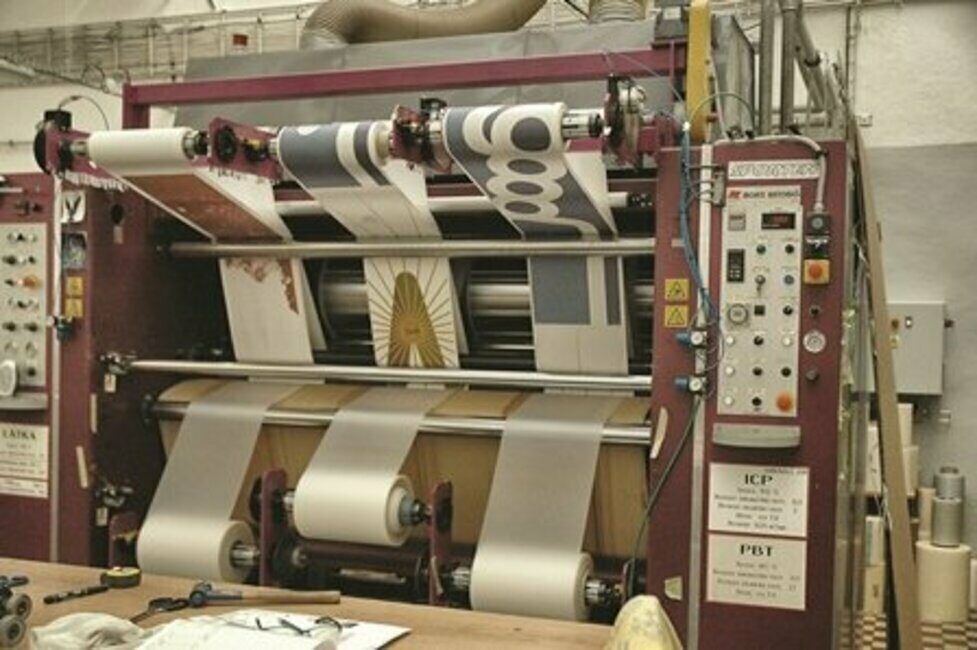

Obr. 9: Barevné potisky na snowboardy – tisk na sublimační papír.

Ekologická spalovna

Zdá se vám, že i dřevěná lyže nakonec obsahuje velké množství plastů a toxických lepidel? Jestliže jste příznivci ekologie, nemusíte kvůli tomu věšet lyžování na hřebíček. Ve výrobně lyží v Novém Městě na Moravě mají ekologickou spalovnu, kde spalují nejen odpad vzniklý při výrobě, ale i vy můžete přinést staré lyže a ve spalovně je ekologicky zlikvidovat. Naměřené emisní hodnoty spalovny vykazují okolo desetiny povolených hodnot. Teplo ze spalovny se navíc používá na vytápění výrobních hal.

Tak, a teď už jen aby pořádně nasypalo!

Eva Buzková, Nové Město na Moravě

eva.buzkova@mmspektrum.com

Foto: Autor
