Foto: Michal Hejduk

Nás třeba měření času. O něm se říká, že je to jediná opravdová spravedlnost, protože každému měří stejně. Je neúplatný a odpočítává nekompromisně, ať už se nám to líbí, nebo ne. Dokáže nám dát zapomenout na to, co nás hluboce zranilo, ale zároveň počítá i okamžiky té největší radosti a štěstí.

Eva Klocová

Od roku 2018 pracuje na pozici obchodního zástupce společnosti Heidenhain, v oboru Motion Control Machine Tools od roku 1997. V rámci své profese se kromě podpory výrobců a dovozců obráběcích strojů věnuje aktivně především podpoře technického vzdělávání na českých technicky orientovaných školách. Je autorem projektu Sinumerik Cup.
Od roku 2019 je ředitelkou neziskové organizace Skills Czech Republic, z.ú., která připravuje studenty strojírenských oborů pro mezinárodní soutěže WorldSkills. Věří, že díky poctivému tréninku a kvalitnímu národnímu finále o mistra ČR ve frézování a soustružení budou naši mladí lidé do 25 let připraveni zvládnout vysoké nároky strojírenských „Skills“ této prestižní mezinárodní soutěže, ne nadarmo přezdívané olympiáda řemesel.

Jakub Vacek

Obchodně technický pracovník ve společnosti Heidenhain se zaměřením na marketing, technické poradenství a provádění školení z oblasti programování CNC řídicích systémů.

Reklama

Čas ale není žádná pohádková postava, je tu s námi a je to ten nejdůležitější manažer na světě, který určuje většinu toho, co děláme. Bez pomůcek ho však nejsme schopni měřit. Historie měření času je skutečně úchvatná, ale přenecháme ji raději fyzice. Zaměříme se však na něco jiného, na výrobu moderní pomůcky pro měření času, a tou jsou náramkové hodinky. Lidé velmi rychle pochopili, jak praktické je nesledovat kvůli času například hodiny na věži, ale jednoduše se podívat na ty své, kapesní nebo náramkové. A tak jsme se za příběhem náramkových hodinek vypravili do české společnosti Elton hodinářská do Nového Města nad Metují.

Komplexní výroba

Společnost Elton hodinářská je tradičním producentem náramkových hodinek Prim. V manufaktuře ve východních Čechách hodinky nejen vyrábí, ale také konstruuje a vytváří jejich design, a to již od roku 1949. Jako jedna z mála hodinářských firem na světě své hodinky osazuje vlastními mechanickými strojky. Většina z více než 140 součástek, které jsou potřeba pro vznik mechanických hodinek, se vyrábí přímo ve vlastních prostorách společnosti v Novém Městě nad Metují. Při jejich produkci hrají klíčovou roli detaily, vždyť ty nejmenší dílky hodinkového strojku jsou sotva patrné pouhým okem. Prohlédnout si je tak můžeme jen pod lupou a detaily umožní rozpoznat pouze mikroskop. Nejmenší obráběný dílek měří v průměru 0,8 mm. V rámci České republiky je Elton hodinářská jedinou společností, která takto komplexní výrobu technologicky zvládne.

Hodinky, nebo šperk?

Raději jsem si nevzal na ruku hodinky,“ řekl mi kolega Jakub Vacek po cestě v autě. Hluboký význam této poznámky jsem pochopila v momentě, kdy se na úvod schůzky blýskly na mém zápěstí staré dobré Armani. „Ale to nic,“ zaslechla jsem při svém chabém pokusu schovat ruku kamkoliv mimo zorné pole všech. Bylo jasné, že povídání s Ladou Adámkovou, brand manažerkou společnosti, a Jakubem Bielikem, výrobně technickým manažerem, bude zcela určitě příjemně strávený čas. Prohlédli jsme si v detailu a s profesionálním výkladem hodinky Orlík a kouzlu tohoto modelu v luxusním provedení jsme propadli téměř okamžitě. Prosklené zadní víko pouzdra hodinek zde odkrývá to nejkrásnější z nich – hodinový strojek, jako miniaturní mechanické tlukoucí srdce tohoto luxusního produktu.

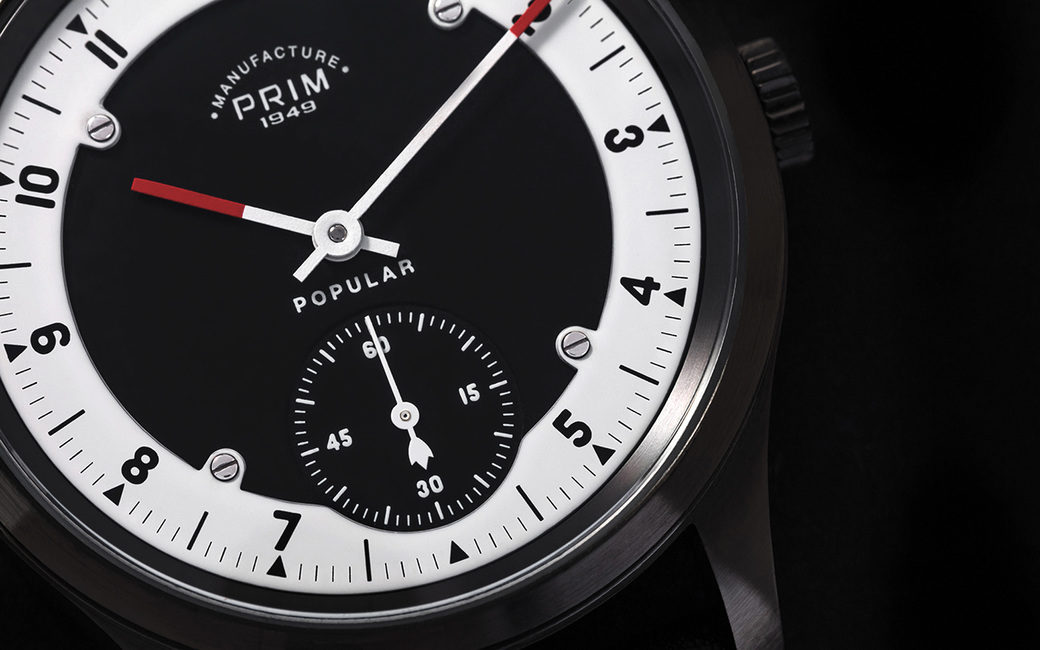

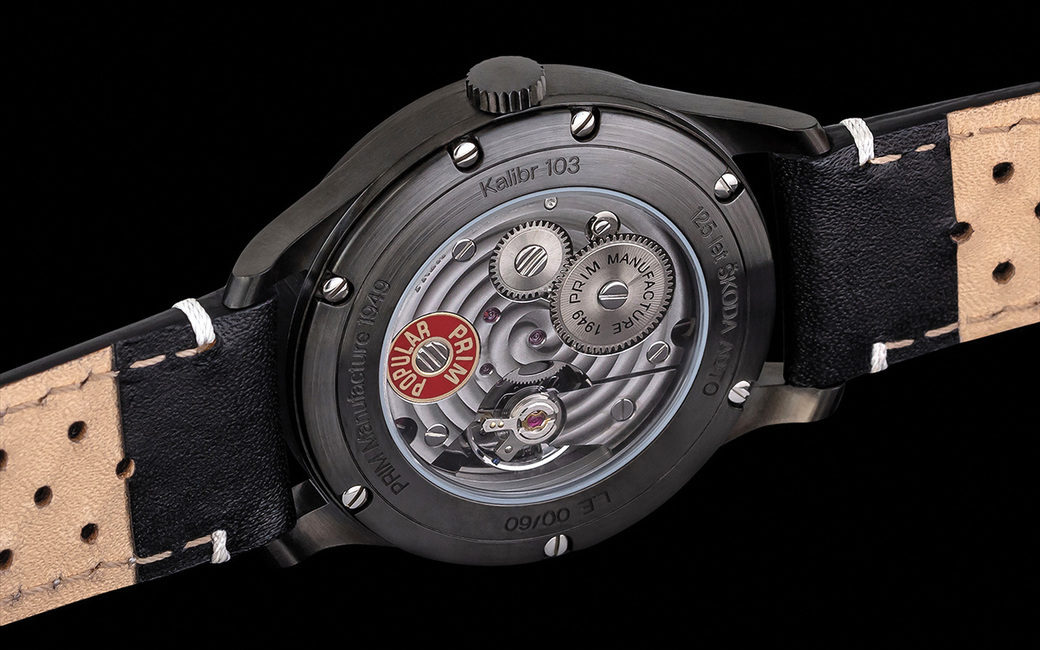

Výjimečné hodinky s originálním designem vznikly ve spolupráci dvou tradičních československých značek – společnosti Elton hodinářská a Škoda Auto. Inspirací pro netradiční a nápaditý design se stal legendární vůz Škoda Popular Monte Carlo, který slavil své úspěchy zejména ve druhé polovině 30. let minulého století. Prosklené zadní víko umožňuje pohled na černěný in-house strojek Prim kalibr 103 s ručním nátahem. Strojek je zdobený tzv. novoměstským brusem a symbolem Prim Popular ve zlaté barvě, červeně vykrytým technologií HyCeram. Podoba znaku vychází z detailu na přední masce vozu Škoda Popular Monte Carlo. Tato limitovaná edice obsahuje pouhých 60 kusů. (Foto: Michal Hejduk)

Na základě čerstvě získaných informací jsme tak na návštěvu výroby připraveni téměř dokonale. Dokonce poznáme i jediný pravý Prim originál. Nápovědou se nám stal piktogram, který je nově na hodinkách použit a připomíná průčelí domů na náměstí v Novém Městě nad Metují. Hodinářský svět zažil spoustu změn, některé se snad dají nazvat i revolucí. Kdo z nás například občas nesáhne po mobilním telefonu, aby se ujistil o čase? Přesto nás nostalgie po kráse a starých dobrých časech opět v současné době přivedla k řemeslnému provedení mechanických hodinek. Hodinky již dávno nejsou pouze o přesnosti, jde také o krásu, a především osobní preference. Ano, mezi šperk a hodinky můžeme směle postavit rovnítko. Spojením práce designérů a konstruktérů může vzniknout opravdu luxusní podívaná, která se pohybuje mezi klenotem a praktickým ukazatelem času. Hodinky se v Eltonu vyrábějí pro různé příležitosti a také s přihlédnutím k nejrůznějším tradicím. Jednou z nich jsou například párové svatební hodinky. Zapomeňte na klasiku. Obřad, při kterém jsou snoubenci vyzváni k výměně hodinek, je skutečně tak trochu jiný. Hodinky jasně ukazují na záliby svého majitele, a stávají se tak rovněž předmětem lidské komunikace. Pokud odhadnete, že má majitel na zápěstí právě část své hrdé sbírky, může věta „Vy máte krásné hodinky“ prolomit i velmi tuhou komunikační bariéru.

Výroba krok za krokem

Elton hodinářská je manufaktura a manuální práce je zde zastoupena ve všech částech výroby. Nenajdete tu žádnou pásovou výrobu, každé hodinky jsou originál. Okamžitě jsme zjistili, že nás zde zajímá naprosto všechno. Zajistit přesný chod hodinek vyžaduje zabezpečit také produkci dílů s absolutní přesností. K tomuto účelu je pro frézovací operace dílna vybavena třemi obráběcími centry Picomax od firmy Fehlmann s řídicími systémy Heidenhain TNC 640 a iTNC 530. Tyto stroje frézují pouzdra, základny, můstky do strojku, vložky, korunky a další součástky s maximální přesností. Převedeno do čísel, na každý z více než 100 různých otvorů v základně je tolerance standardně 5 µm. Některé otvory dokonce vyžadují pozici středu v přesnosti pouhých 2 µm. K udržení takových hodnot je třeba vysokých požadavků na velmi kvalitní nástroje, speciální kleštiny, přípravky a v neposlední řadě na udržení konstantní teploty. Klimatizace je v dílně nastavena na 24 stupňů. Vychýlení teploty, byť jen o dva stupně, by mohlo mít vliv na přesnost obráběných dílů.

Jelikož je celá výroba, technologie i konstrukce umístěna přímo v manufaktuře Eltonu, je možné individualizovat hodinky dle přání zákazníka. Pouzdra, která vlastní vzhled hodinek nejvíce charakterizují, se nejčastěji vyrábějí z nerezové oceli 1.4404 (316L). Pro základny a můstky se používá mosaz. Obrábět je ale možné i materiály, jako jsou alpaka, titan, zlato či platina. I drahé kovy se většinou zpracovávají z kruhových polotovarů. To samozřejmě znamená produkovat určité množství třísek. Pokud je obráběn drahý kov, stroj se vystele tkaninou, která špony zachytává. Obsluha pak ještě následně pinzetou sundá nachytané třísky uvnitř pracovního prostoru. Možnosti výroby unikátních hodinek jsou opravdu široké. Od změny materiálu pouzdra přes design číselníků až po téměř neomezenou individualizaci formou gravírování nebo laserování.

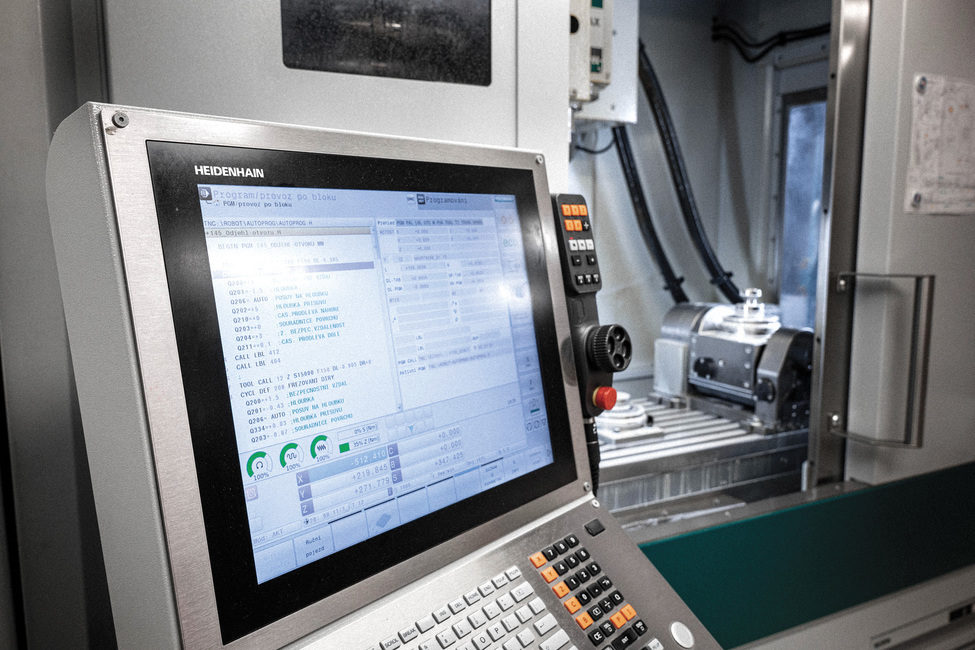

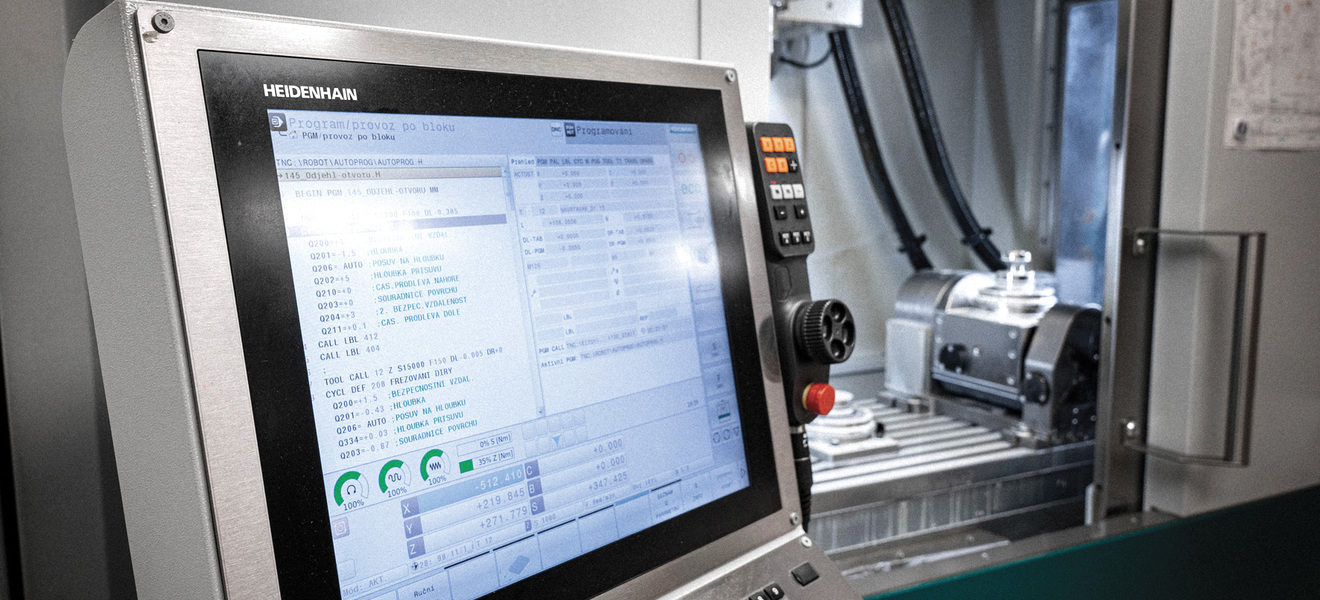

Přesný chod hodinek Prim zabezpečují díly vysoké rozměrové a tvarové přesnosti. K tomuto účelu je pro frézovací operace dílna výrobce Elton hodinářská vybavena třemi obráběcími centry Picomax od firmy Fehlmann s řídicími systémy Heidenhain TNC 640 a iTNC 530. Tyto stroje frézují pouzdra, základny, můstky do strojku, vložky, korunky a další součástky s maximální přesností. (Foto: Michal Hejduk)

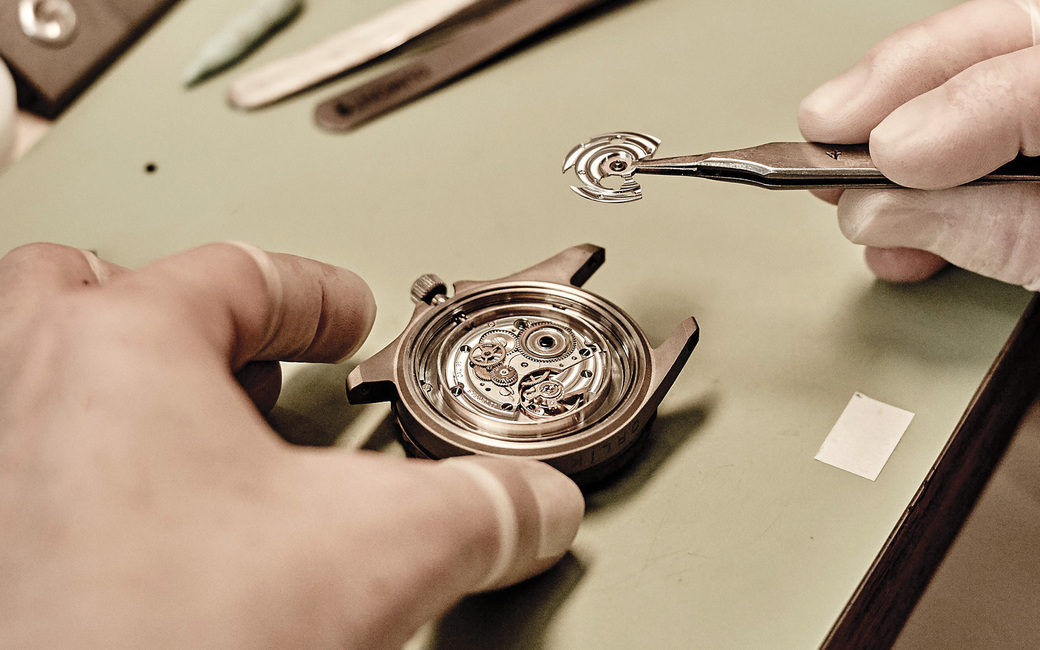

Vedle precizního třískového obrábění na nejmodernějších CNC centrech se výroba hodinek neobejde bez šikovných rukou zkušených hodinářů, kteří „primkám“ umí vdechnout život. Jen díky kombinaci lidské zručnosti, tvůrčí imaginace a přesných technologií mohou vznikat hodinky, které zákazníky oslovují více než 70 let. Zejména sestavování strojku z miniaturních součástek nám otevírá oči v tom, co skutečně znamená pojem „hodinářská práce“. Montáž vyžaduje mimořádný klid a trpělivost. Složení mechanického strojku trvá přibližně 900 minut. V hodinářských dílnách, přesněji v brusírně, leštírně a pomocné dílně, se ručně brousí a leští zapouzdření, ručky a korunky. Ručně se provádí také tamponový tisk, který není automatizovaný a pro tuto práci je třeba opravdu zkušeného člověka, který dokáže sladit soutisk několika barev. V průběhu práce na nových hodinkách je prováděna celá řada měření, testů a zkoušek. Ve zkušebně na tzv. kolotoči se testují hodinky se samonátahem – hodinky se dotahují pohybem ruky. Kolotoč s hodinkami tyto pohyby v testovacím režimu napodobuje. Každé hodinky vyrobené v manufaktuře musí po sestavení projít 14denními zkouškami. Pak jsou definitivně připraveny na cestu ke svému majiteli.

V manufaktuře společnosti Elton hodinářská se již od roku 1949 hodinky Prim nejen vyrábějí, ale i designují a konstruují. Jako jedni z mála hodinářských firem na světě své hodinky osazují vlastními mechanickými strojky, které se skládají z více než 140 součástek vyráběných ve vlastních prostorách společnosti v Novém Městě nad Metují. (Foto: Michal Hejduk)

Cena za jedinečnost a krásu

V každých hodinkách, které opustí výrobu, je ukrytý příběh jejich výroby. Jsou to desítky a stovky doteků mistrů hodinářů, ale i konstruktérů, designérů a obsluhy CNC strojů. My jsme měli tu jedinečnou možnost být chvíli součástí příběhu. Právě proto nyní rozumíme tomu, proč se cena modelů může pohybovat od desítek až po stovky tisíc korun. Jak jsme se v textu již zmínili, můžete si pořídit i jedinečné hodinky tzv. ušité na míru. Musíte však počítat s tím, že za jedinečnost zaplatíte, což ale není v životě nic neobvyklého. Objednat si můžete v tomto duchu např. hodinky z limitované edice, která se navrhuje v počtu okolo 100 kusů. V ceně do půl milionu korun pak můžete pořídit hodinky celozlaté.

Přesnost nás spojuje

Snad alespoň jednou v životě každý z nás slyšel spojení „přesné jako hodinky“. Lepší symbol pro přesnost, než jsou samotné hodinky, bychom hledali asi těžko. Ale nejsou přesné jen tak samo sebou. I jejich výroba totiž vyžaduje absolutní preciznost, a není proto divu, že právě pro tyto vysoké nároky byla volba řídicího systému Heidenhain naprosto jasná. A právě tato vlastnost, o které často říkáme, že je výsadou králů, nás do Nového Města za reportáží přivedla. Ikonické modely s názvy Spartak, Orlík nebo Diplomat představují i dnes české výrobky, které se kvalitou zpracování a designem mohou směle rovnat tomu nejlepšímu ze světové hodinářské produkce. Na tuto tradici Elton hodinářská navazuje a dále ji rozvíjí tak, aby hodinky Prim z Nového Města nad Metují zůstaly i nadále synonymem pro kvalitu, preciznost a krásu. Je nám velkou ctí a jsme rádi, že společnost Heidenhain je toho součástí. A i v přeneseném slova smyslu zde doslovně platí, že tam, kde je třeba přesnost, Heidenhain hraje prim.


Hodinky Prim Spartak 39 inspirované prvními československými náramkovými hodinkami.
