V německém dolnofranském lázeňském městě Bad Neustadt, nacházejícím se na severozápadním okraji Bavorska, se elektromotory pro průmyslové využití vyrábějí již přes 80 let. Zásluhou vlastního vývoje a mnohaletých zkušeností s rozvojem výroby je tento závod společnosti Siemens zároveň i důkazem toho, jak zásadně je digitalizace nápomocna v oblasti efektivity a produktivity v tzv. diskrétní výrobě.

Tento článek je součástí seriálu:
Na zkušenou u lídrů
Díly
Roman Dvořák

Je absolventem oboru Strojírenská technologie Fakulty strojní ČVUT v Praze, kde nakonec kombinovanou formu doktorského studia po dlouhých letech nedostudoval (...). V roce 1997 nastoupil do vydavatelství Vogel Publishing na post odborného redaktora vznikajícího strojírenského titulu MM Průmyslové spektrum. V roce 1999 přijal nabídku od německého vlastníka outsourcingovat titul do vlastního vydavatelství.

Reklama

Tato továrna patří ve své komoditě mezi světové lídry na výrobu synchronních, asynchronních, lineárních a momentových motorů pro oblast motion control (tzv. řízení pohybu). Transformace na digitální podnik byla provedena s cílem lépe vyhovět požadavkům zákazníků v podobě krátkých a spolehlivých dodacích lhůt, větší flexibility a udržitelnosti ve výrobě. Toho bylo možné dosáhnout pouze díky strategii cíleného nasazení technologií na straně jedné a na straně druhé školením zaměstnanců, jejich přímou integrací do nových procesů a vzájemnou interakcí.

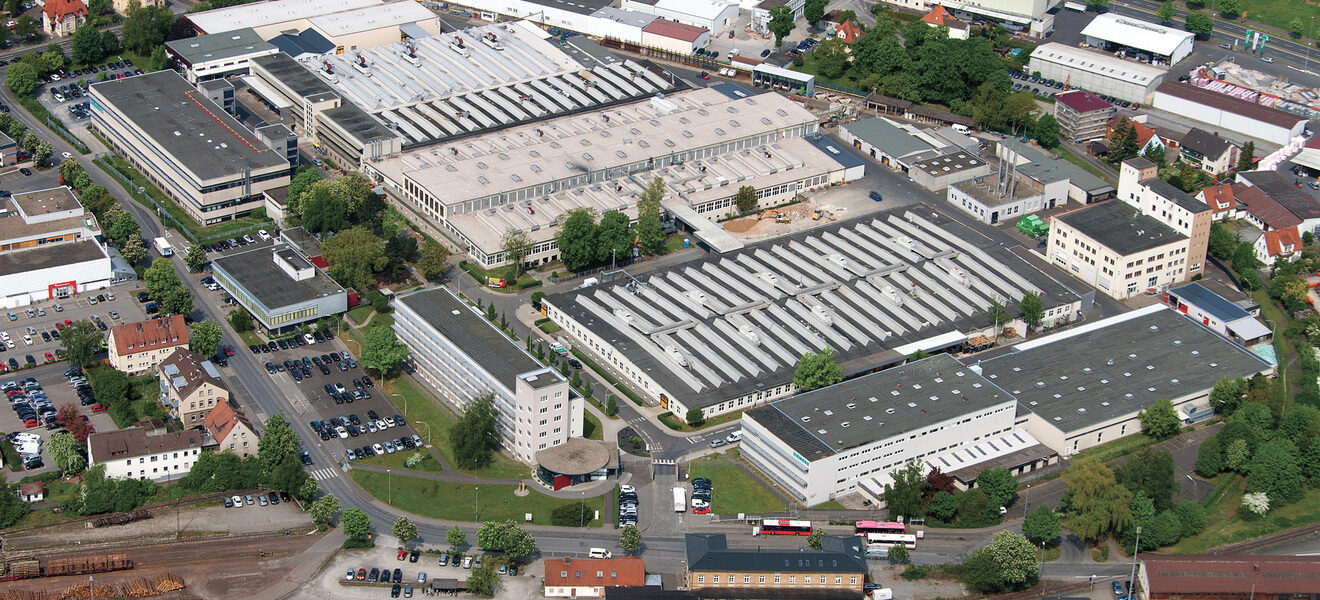

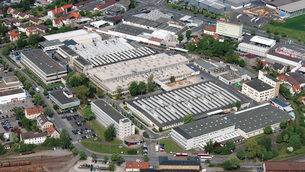

Výrobní prostory Siemens v Bad Neustadtu se nacházejí ve dvou lokacích, ve kterých dohromady pracuje na 1 800 zaměstnanců. Vyrábějí se zde synchronní servomotory Simotics S, synchronní a asynchronní elektromotory Simotics M, lineární motory Simotics L a momentové motory Simotics T pro oblast motion control (tzv. řízení pohybu).

Lidé jako hybatelé digitalizace

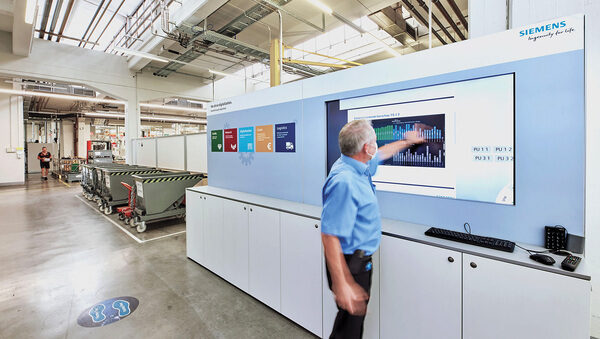

Digitální transformace závodu v Bad Neustadtu byla založena na klíčových krocích, které byly primárně řízeny výrobním personálem. Jeho odbornost zajistila, že příslušná data ze strojů bylo možné zachytit, pochopit a vyhodnotit. Vertikální integrace tak neprobíhá pouze na technické úrovni, kdy data proudí z výroby do „nejvyšších pater“ firmy. Ti, kteří se podílejí na výrobě a řízení, úzce spolupracují a sdílejí své znalosti tak, aby všichni zúčastnění mohli pracovat s konzistentními daty a měli relevantní data pro realizaci optimálních rozhodnutí.

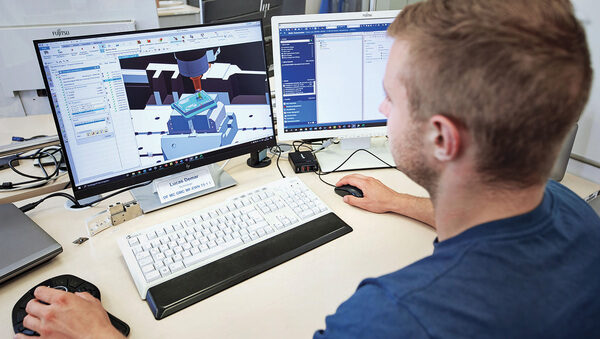

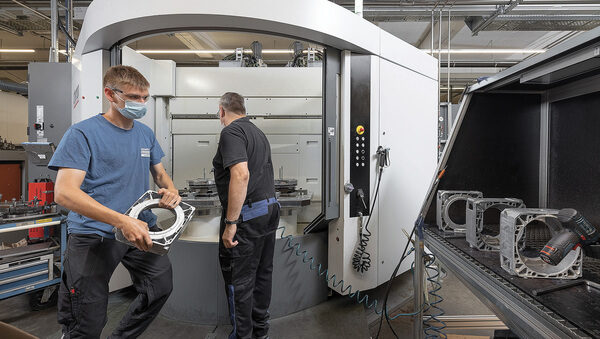

Výroba nově konfigurovaných 35 tisíc variant elektromotorů každý rok vyžaduje maximální flexibilitu. To zajišuje digitální dvojče obráběcího stroje. Zjednodušuje programování a přípravu práce, umožňuje virtuální uvedení do provozu, zkracuje dobu potřebnou k přechodu na jiný stroj ze dnů na hodiny a také dobu uvádění do provozu ze dvou až tří měsíců na zhruba jeden a půl týdne. Díky dokončené integraci IT/OT lze nyní v závodě shromažďovat a analyzovat data ze senzorů a řídicích jednotek. Tato procesní data jsou v IT postupech zpřesňována, což zlepšuje udržitelnost a zvyšuje řízení procesu i dostupnost závodu. Monitorování stavu zařízení v podobě digitální údržby pomáhá dále zvyšovat technickou dostupnost závodu a pomocí analýzy indikátorů opotřebení šetřit náklady na údržbu. (Zdroj: Siemens)

Digitalizace továrních procesů pod taktovkou zdejších odborníků se pochopitelně neustále vyvíjí. Nejprve došlo na digitalizaci výroby pro vytvoření ucelené platformy řešení postaveného na navazujícím řetězci od počítačem podporovaného projektování (CAD) přes počítačem podporovanou výrobu (CAM) až po počítačem řízené výrobní zařízení (CNC), včetně nástrojového managementu. Systémy, které byly dříve samostatné, zdejší inženýři synchronizovali a doplnili je o digitální rozhraní. Továrna tak ve výsledku po změně procesů dosahuje zrychlení doby zpracování o 40 %. Paralelně s tím se zde zkrátila doba korekce nastavení procesů o polovinu a zlepšila se i doba náběhu u nových strojů, a to dokonce o 60 %.

Reklama
Reklama
Reklama

Integrace starých strojů do digitálního prostředí

K vytvoření potřebné konektivity strojů zdejší závod využil rozsáhlých zkušeností operátorů strojů. Bez ohledu na to, jak starý byl daný stroj, mohl být integrován do ekosystému v takové podobě, aby byla jeho data dostupná v celém závodě. To bylo možné díky kombinaci nastřádaného penza odborných znalostí, integrovaného automatizačního hardwaru z portfolia Totally Integrated Automation (TIA) a flexibilního softwaru pro vizualizaci a analýzu. Tyto zkušenosti je pak bezesporu možné předávat dále. Ve společnostech, které tuto odbornost nemají, mohou odborníci oddělení Siemens Connectivity Services upravit staré stroje pro digitalizaci. Stát se digitálním podnikem neznamená primárně vyměnit veškeré vybavení, ale i pokračovat v používání toho, co již zub času prověřil a ono odolalo jeho zkoušce.

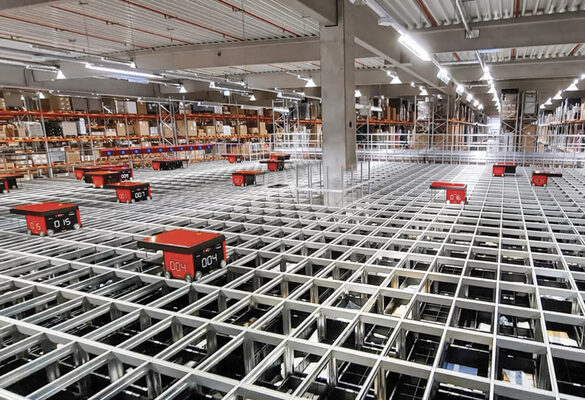

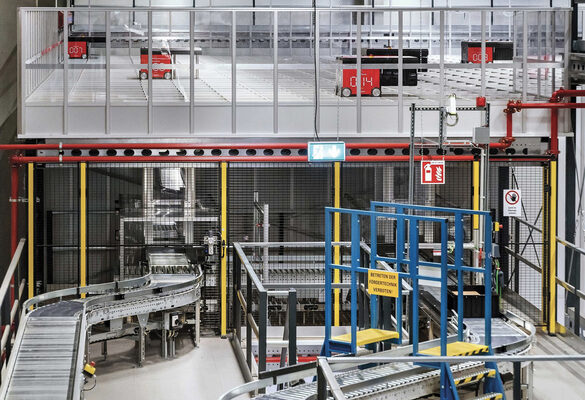

Flexibilní a modulární robotické řešení AutoStore je srdcem celé zdejší výroby. Funguje s předem naprogramovanými roboty, které se samostatně pohybují po kolejnicích konstrukce. Dokonalý chod jednotlivých robotů a jejich koordinaci se zásobníky hlídá řídicí centrum, které plánuje veškeré úkoly. Výhodou systému je adaptace na jakoukoli velikost skladu a to, že díky vertikálnímu skladování zvládne uschovávat velké množství menších dílů. Šetří tak nejen místo, ale i čas a peníze. (Zdroj: Siemens, Dematic)

Vytváření komplexního ekosystému

Hlavní stratégové společnosti Siemens se snaží jít cestou, aby jimi dodávané produkty, které získali buď vlastním vývojem, nebo akvizicemi, pokrývaly celý hodnotový řetězec – a to od návrhu výrobku přes plánování a projektování výroby až po samotnou výrobu; a samozřejmě i servis, který je vrcholem pyramidy budované důvěry směrem k zákazníkovi. Toto vše je zastřešeno softwarovým řešením Teamcenter a platformou cloudového řešení MindSphere, která přináší analytiku životního cyklu a dat. Integrace a digitalizace celého procesu výroby přináší její výraznou celkovou optimalizaci.

Reklama

Produktová diverzita

Kombinací digitálního a reálného světa se tato továrna na výrobu elektromotorů v Bad Neustadtu stává krok za krokem digitálním podnikem. Siemens zároveň dokazuje, že společnost dělá ještě víc než jen potřebné kroky ke zvyšování své efektivity. Díky komplexní digitalizaci si ve zdejším závodě snadno poradí s častými inovacemi a na míru navrženými výrobky, čímž dosahují vysoké míry produktové diverzity. Konstruktéři i obsluha tak získávají nebývalé možnosti pro efektivní řízení celého procesu. Digitalizace je klíč, který závodu pomáhá tyto výzvy úspěšně zvládnout, a prostřednictvím zdejší Digitální arény sdílet získané zkušenosti s ostatními.


Welcome to Digital Arena: Průmysl 4.0 v praxi

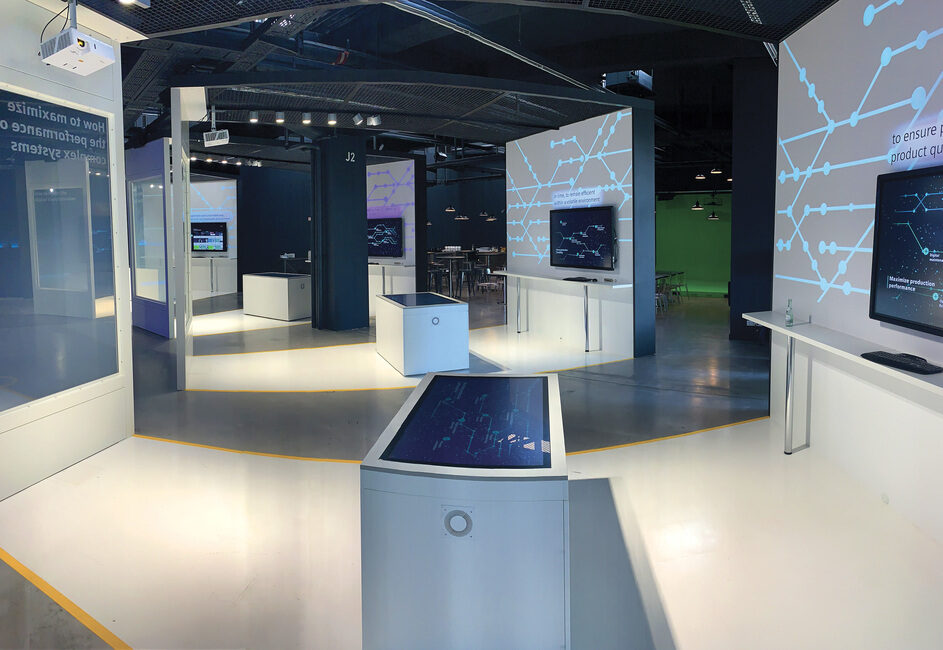

Tak zněla reportáž ve vydání MM Průmyslového spektra č. 7, 8 / 2022, která čtenáře přenesla do míst prezentační továrny pro digitalizaci se zaměřením na kovozpracující průmysl a výrobu motorů. Digitální aréna se nachází v útrobách závodu Siemens v německém městečku Bad Neustadt. S nastupujícím trendem digitalizace a implementací konceptu Průmyslu 4.0 do praxe se v roce 2017 vedení tohoto výrobního závodu rozhodlo ve zdejších prostorech vytvořit prezentační továrnu pro digitalizaci se zaměřením na kovozpracující průmysl a výrobu motorů. Návštěvníkům z řad zákazníků a spolupracujících organizací se tak nabízí možnost na ploše přes 800 m2 při moderovaných prohlídkách proniknout do aplikací digitálních nástrojů v reálném provozu, který se odehrává za zdejšími zdmi Digitální arény.
Reportáž je k dispozici zde

V čem tkví tajemství efektivity výroby 35 tisíc variant elektromotorů každý rok? Německy komentovaný pohled do výrobních prostor Siemens v Bad Neustadt poskytne odpověď.
Účinnost elektromotorů u dnešních elektromobilů se uvádí přes 90 % a je zhruba 5x vyšší, než v případě spalovacích motorů. Vývojáři v závodě Siemens v Bad Neustandt jsou si prostoru pro další zlepšování elektromobilů vědomi a proto přicházejí s novými inovačními projekty, které mohou vést k ještě vyšší efektivitě EV.
