Tchajwanská obráběcí portálová centra na EMO

Tchajwanský výrobce portálových CNC obráběcích center Vision Wide bude tradičně vystavovat na EMO Hannover, kde představí následující dva stroje.

Tento článek je součástí seriálu:
Světové veletrhy obráběcí techniky
Díly

Tříosé vysokorychlostní portálové obráběcí CNC centrum s jezdicím stolem dostalo označení SE. Stroj je vhodný pro přesné obrábění forem a hliníkových obrobků. S rychloposuvem 24 m.min-1 a pracovním posuvem do 20 m.min-1 na všech osách se jedná o velice dynamický stroj. Dodáván je s otáčkami na vřetenu od 10 000 do 24 000. Svislý pohyb vřeteníku je zajišťován dvěma kuličkovými šrouby. Velice tuhý rám stroje je vyroben z jednoho kusu litiny, přičemž šířka stojanů je 1 000 mm. Všechny tyto parametry zajišťují zproduktivnění odběru třísek o více než 50 % oproti standardním portálovým obráběcím strojům od Vision Wide. Vřeteník může být vybaven tepelnou stabilizací, která eliminuje jeho zahřívání od motoru a kompenzuje teplotní změny okolí, čímž lze dosáhnout až pětinásobného zvýšení přesnosti. Je to ovšem limitováno několika faktory, například okolní teplota se během 24 hodin může změnit max. o 8 °C apod. Stroj je dodáván ve třech velikostních variantách. Největší verze má základní parametry X/Y/Z = 2 600/1 200/1 000 mm.

Reklama
Reklama
Reklama

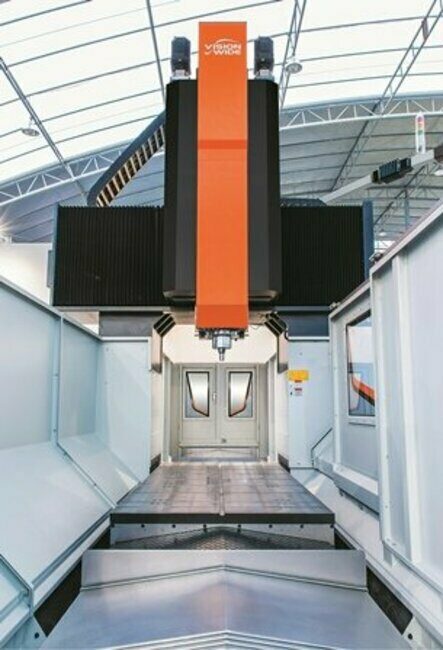

Pracovní prostor stroje SE

Druhým exponátem bude obráběcí portálové centrum, model FA, které je vhodné pro kontinuální pětiosé obrábění. Stroj je vybaven pevnou kontinuálně řízenou dvouosou hlavou s elektrovřetenem od německé společnosti Cytec (S1 – 20 000 otáček za minutu, 72 Nm, 34kW, HSK- A63 nebo 12 000 otáček za minutu, 170 Nm, 57kW, HSK-A100). Stroj je modulární s bohatým výběrem příslušenství a je dodáván v několika velikostech. Největší verze má základní parametry X/Y/Z = 8 600/3 300/1 200 mm. Například stroj FA-3233 ( X/Y/Z = 3 200/3 300/1 000 mm) opracovává hliníkové obrobky více než dva roky i na Slovensku.

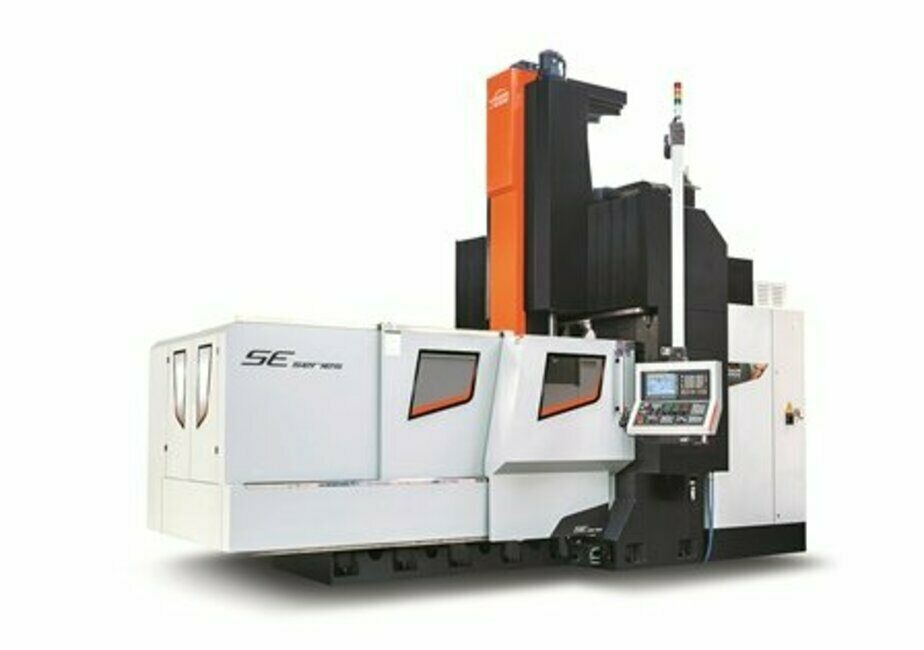

Portálové centrum SE

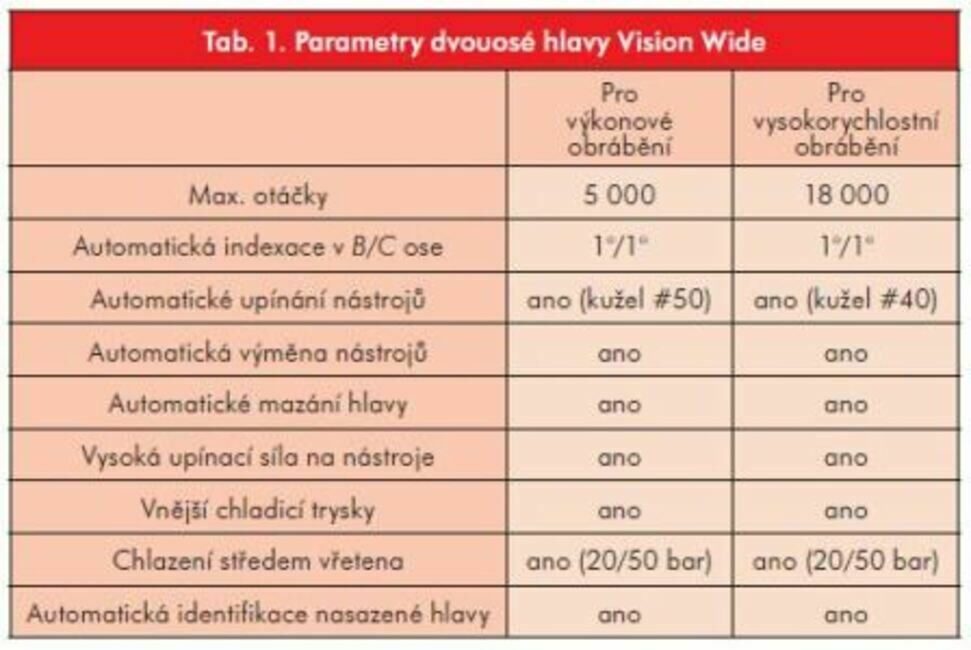

Technologické možnosti portálových obráběcích strojů z velké části závisejí na přídavných obráběcích hlavách. Vision Wide vyrábí již třetí generaci obráběcích hlav. Parametry automaticky výměnné dvouosé hlavy jsou uvedeny v tabulce.

Český bestseller

Portálové obráběcí centrum model SF sice nebude vystaveno v Hannoveru, ale je velmi populární u českých strojírenských firem. Centrum má rozsáhlé modulární provedení: šířka stolu 1 100/1 500/1 800 mm, délka stolu od 2 000 do 6 000 mm, vertikální průchodnost až 1 450 mm a rychloposuvy až 24 m.min-1. Vřeteník může mít pracovní zdvih 800, 1 000 nebo 1 020 mm. Hlavní motor lze volit od 18 kW do 24 kW v režimu S1, v provedení s dvoustupňovou mechanickou převodovkou, s tím, že maximální otáčky vřetena mohou být 4 000 nebo 6 000 otáček za minutu. Variantou je použití motorů s řemenovým převodem s 8 000, 10 000 a 12 000 otáčkami za minutu. V případě použití vestavěného elektrovřetena mohou být otáčky vřetena 10 000, 15 000 a 18 000 za minutu. Stroje je dále možné vybavit řadou příslušenství včetně automaticky výměnných hlav pro opracování z pěti stran na jedno upnutí (u provedení s mechanickou převodovkou).

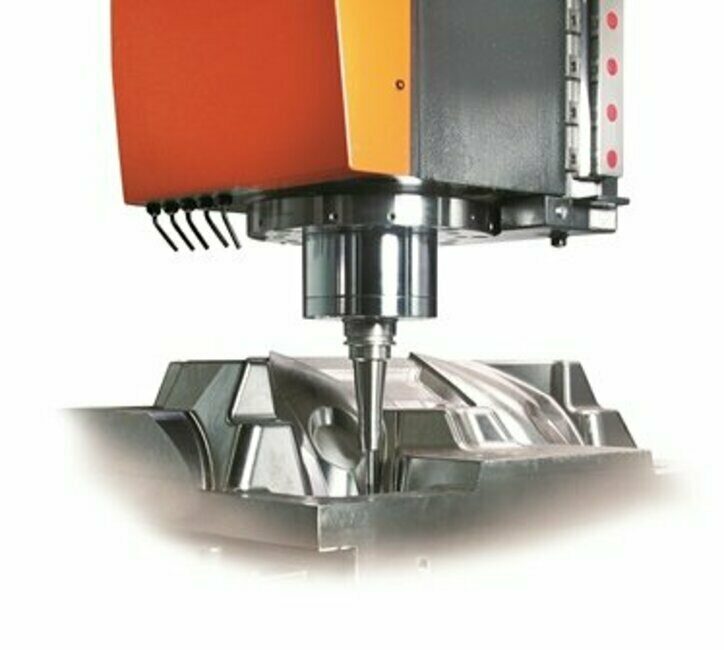

Detail vřeteníku stroje SE

Model SF substituuje jinéobráběcí stroje

Portálové centrum SF-2112 ( X = 2 100, Y = 1 200, Z = 800, nosnost stolu 4 000 kg) může být produktivnějším substitutem velkých tříosých center C konstrukce. Celková tuhost portálového stroje je vůči obráběcímu centru násobně vyšší, čímž je možné zvýšit řezné parametry stroje a tím výrazně zkrátit časy obrábění. Díky uzavřené rámové konstrukci stroje lze oproti obráběcím centrům docílit vyšší stability a životnosti jednotlivých dílů stroje. Jedná se zejména o pracovní stůl, který je uložen na dvou lineárních vedeních a jezdí po loži stolu, které je ukotveno k základu. Dále tuhý portálový stojan, robustní příčník se třemi lineárními vedeními, po kterých jezdí saně vřeteníku, a nakonec i vlastní provedení vřeteníku s kluzným vedením pro lepší utlumení vibrací od nástroje.

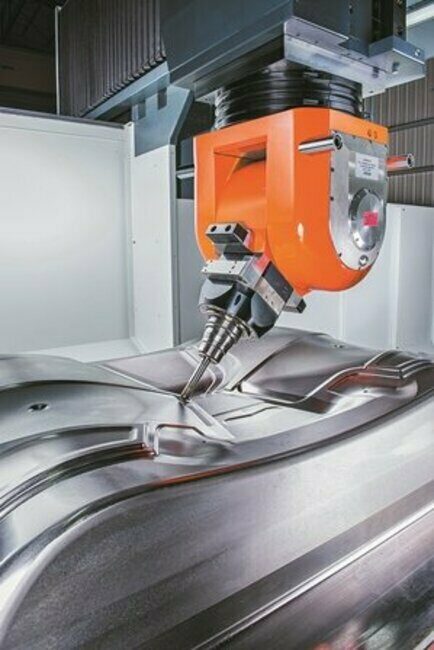

Dvouosá hlava Cytec při obrábění formy

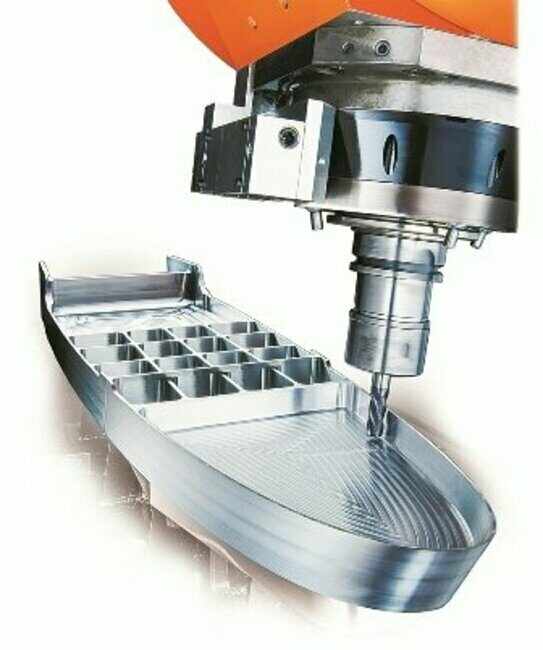

Příklad obrábění strojem FA – komponenty pro letecký průmysl

Další nabídkou je alternace oblíbených horizontálních vyvrtávacích strojů. Příkladem je portálové centrum SF-4116 ( X = 4 100, Y = 1 600, Z = 800, nosnost stolu 12 000 kg). Portál lze vybavit automaticky výměnnými obráběcími hlavami a tím zajistit pětistranné obrábění. Při vhodné obrobkové skladbě je produktivita obrábění na portálových centrech až o 40 % vyšší než na horizontálních vyvrtávacích strojích. Úspora se dosahuje zejména u vedlejších časů, jako je upínání, a dále při vlastním vertikálním opracování. Návratnost stroje bývá velice rychlá.

Nová hala

V březnu 2017 Vision Wide otevřela třetí výrobní závod v Natou. Nová výrobní hala je klimatizovaná a s výškou 24 metrů a hloubkou základu čtyři metry rozšiřuje možnosti budoucí výroby větších obráběcích strojů.

MRM Machinery
Vision Wide, umístění na EMO: hala 27, stánek B63, MRM Machinery, umístění na MSV: pavilon P, stánek 26

Ing. Miroslav Chmelka, Ing. Radek Šopf

chmelka@mrm-machinery.cz

www.mrm-machinery.cz
