EMO Hannover 2011, Část 6 - Jednoúčelové stroje

V pořadí již šesté ohlédnutí po zajímavostech prezentovaných na loňské světové výstavě EMO Hannover 2011 jsme soustředili na oblast jednoúčelových strojů. V tomto vydání pak přinášíme ještě druhý monotématický článek, který naleznete za tímto a týká se soustružnických strojů.

Tento článek je součástí seriálu:
Světové veletrhy obráběcí techniky
Díly
Lubomír W. Novotný

Vystudoval konstrukci obráběcích strojů na FSI VUT v Brně. Zde rovněž absolvoval nástavbové studium Technického znalectví a obhájil disertační práci. Více než 16 let pracuje ve firmě Toshulin, a. s., kde se nejprve věnoval konstrukčním a vývojovým činnostem, inovacím, pevnostním výpočtům a byl několik let vedoucím detašovaného pracoviště a oddělení Vývojové projekty této firmy. Šest let je vedoucím úseku Technická podpora prodeje. Vedle hlavních profesních činností byl asistentem Ústavu výrobních strojů, systémů a robotiky na FSI VUT v Brně, vedoucí a oponent diplomových a disertačních prací, a je spolupracovníkem a přednášejícím na dalších moravských technických a ekonomických vysokých školách, dopisovatelem významných vydavatelství technických publikací a poradcem firem pro oblast dodávek CAD/FEM software. Aktuálně je například činný ve výkonném výboru Společnost pro obráběcí stroje či pracovní skupině „Metodika mapování budoucích kompetencí - KOMPETENCE 4.0“ při MPSV.

Reklama

Výrobní prostředky určené pro hromadnou a velkosériovou výrobu byly na EMO 2011 zastoupeny jako nosné, doplňkové nebo prostě jako jedny z produktů řady firem. Schopnost rychle, precizně a levně vyprodukovat velké množství identických součástí je stále jejich nespornou výhodou, proto obráběcí linky a jednoúčelové obráběcí stroje mají na trhu výrobních technologií své opodstatnění.

Reklama
Reklama
Reklama

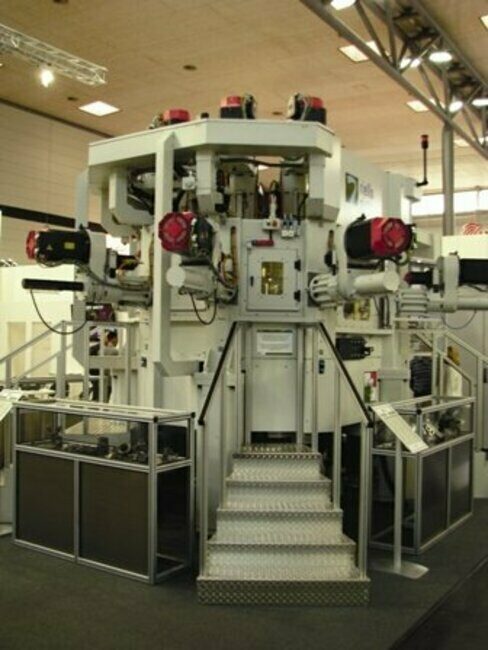

Obr. Příklad koncepce a kompaktního provedení JUS firmy Gruppo Riello Sistemi

Oficiální statistiky z EMO hovoří o tom, že taková výrobní zařízení nabízelo 26 vystavujících firem. Avšak tato čísla je nutno brát s rezervou, protože jak již bylo v prvém otištěném článku o EMO 2011 zmíněno (MM Průmyslové spektrum č. 11/2011), obsah kategorií a umístění firem na výstavišti mnohdy buď neodpovídá tomu, co firma reálně vyrábí, anebo zařazení výrobce není vůbec možné. Řada firem se zabývá výrobou komponent pro jednoúčelové stroje, jako jsou pinolové či saňové vřeteníky, vícevřetenové hlavičky a další. Přitom však samotné stroje sestavovat nemusí.

Výrobci v kategorii „výrobní zařízení a komponenty pro hromadnou a velkosériovou výrobu využívající třískové obrábění“ pocházejí často z Itálie a z Německa. Dále pak ze zemí, kde má silnou pozici automobilový průmysl jakožto jeden z hlavních uživatelů těchto výrobních zařízení. (Pozn.: Např. v Rumunsku se automobily vyrábějí, ale na EMO nebyl žádný vystavovatel specializovaný na jednoúčelové stroje. O dalších výrobních a montážích krajinách lze konstatovat totéž.)

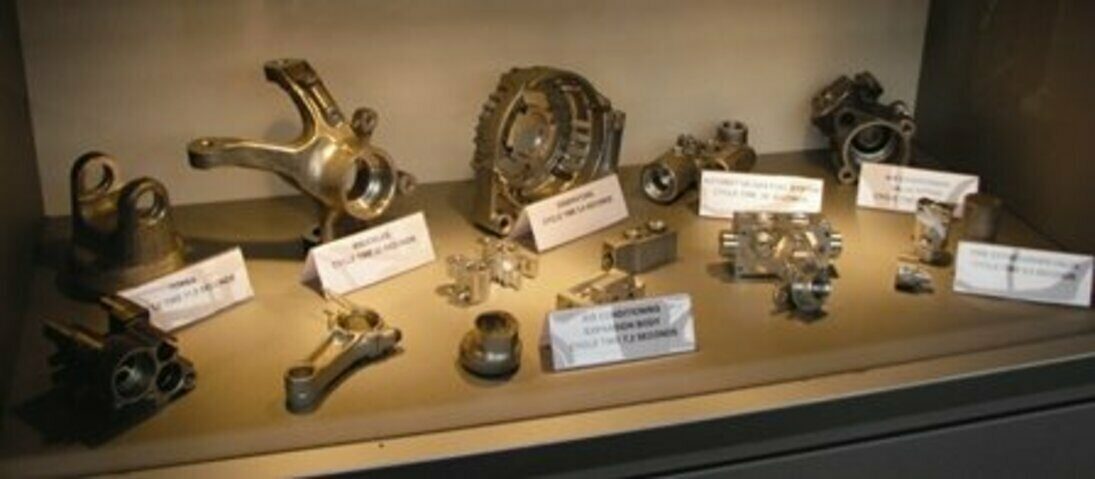

Obr. Příklad velkosériově vyráběných obrobků a jejich výrobní časy

JUS klasické konstrukce

Jako ukázky prezentovaných jednoúčelových strojů typické koncepce – otočný stůl kruhový nebo mezikruhový – lze uvést například firmy BTB Transfer nebo skupinu firem Gruppo Riello Sistemi (Riello Macchine, Mandelli, Burkhard+Weber). Počet pracovních míst závisí na složitosti obrobku a s ní spojené složitosti technologického projektu. Jak je vidět na obrázcích, stroje jsou obvykle hodně vysoké, což způsobují přívody médií do středu otočného stolu. Dále se vyznačují tím, že pohony nástrojů pracovních jednotek jsou i v době digitálních pohonů realizovány asynchronními motory přes převody zaručující exaktně technologicky potřebné a neměnné pracovní otáčky vřetena. Vřetenové motory jsou samozřejmě také využívány. Translační pohyb může být vyvozen pneumaticky a elektro-mechanicky. Polotovary pro výrobu mohou být hutné polotovary, nejčastěji tyčoviny (pro rotační součástky), nebo odlitky a výkovky. Na obrázku jsou zachyceny příklady dílců z automobilového průmyslu včetně časů obrobení.

Jednoúčelové pracovní jednotky zapojené lineárně za sebou jsou základními stavebními prvky tvrdých automatických linek. Na EMO 2011 byla taková zařízení prezentována ve formě obrázků a popřípadě obrobených dílců. Je velmi obtížné změnit je na jiný typ obrobku, náklady na pořízení a náročnost realizace je vymezuje do oblasti hromadných výrob.

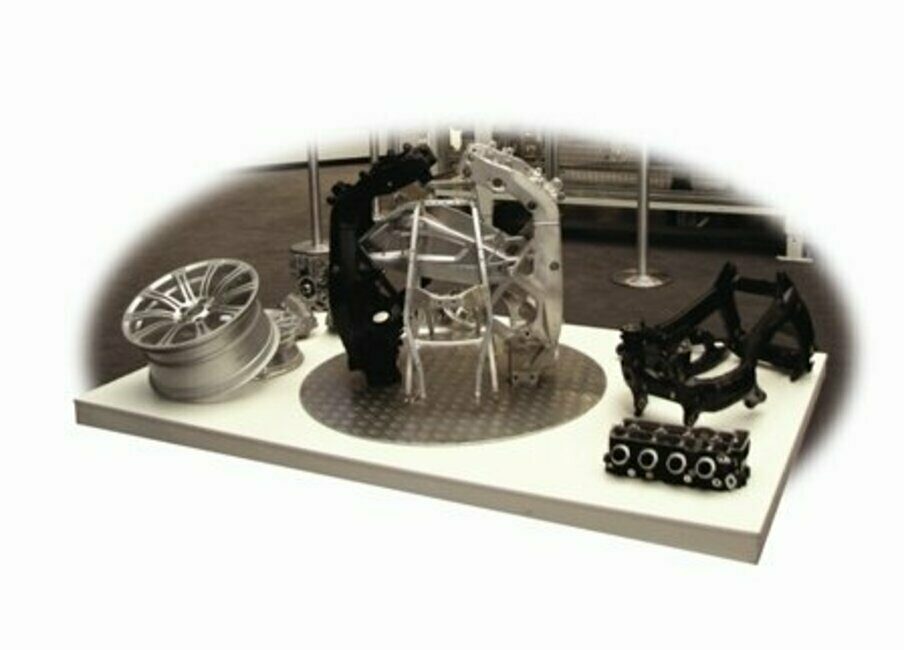

Obr. Prezentace firmy Grob,
Obr. Pružný výrobní systém a obrobek

Pružný výrobní systém

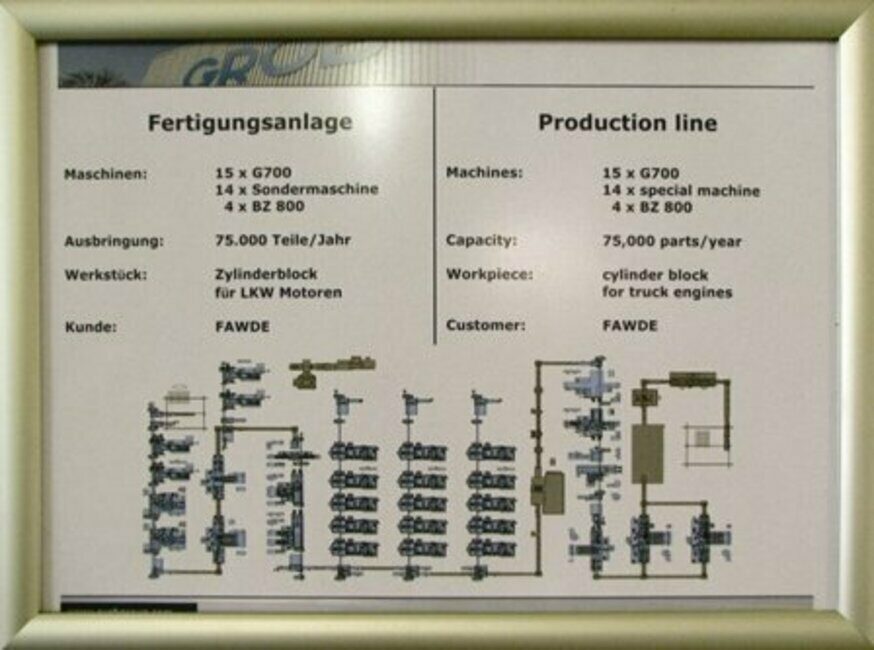

Jako alternativu k (tvrdým) automatickým linkám a (tvrdým) jednoúčelovým obráběcím strojům lze uvést příklady pružného výrobního systému, které nabízela firma Grob. Na veletrhu byly uvedeny čtyři praktické příklady realizovaných projektů. Na obrázku je zachycen blok šestiválcového motoru. Jak znázorňuje přiložené schéma, pro výrobu tohoto dílce v počtu 75 tisíc kusů za rok je využito patnáct strojů G700 a čtyři stroje BZ 800 z výrobního programu firmy Grob. Celek doplňuje 14 strojů (zařízení), které jsou určeny pro operace potřebné pro kompletní obrobení bloku motoru – hluboké vrtání, honování, kontrola, čištění apod. Dalším základním kamenem tohoto pružného výrobního systému je mezioperační doprava a řízení, nástrojové hospodářství, třískové hospodářství, kvalitní projekt, technologie, technologické zpracování a postupy.

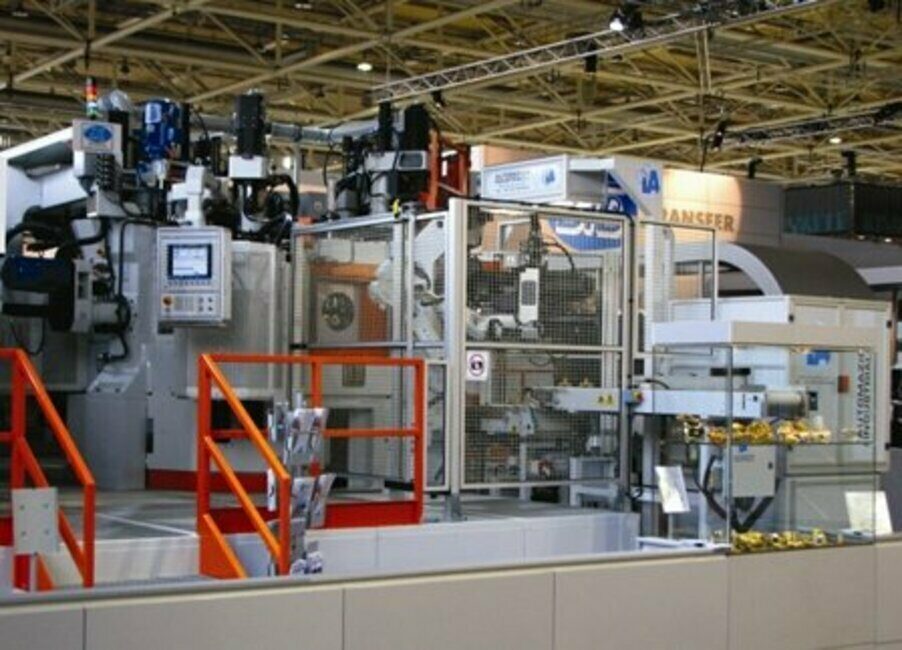

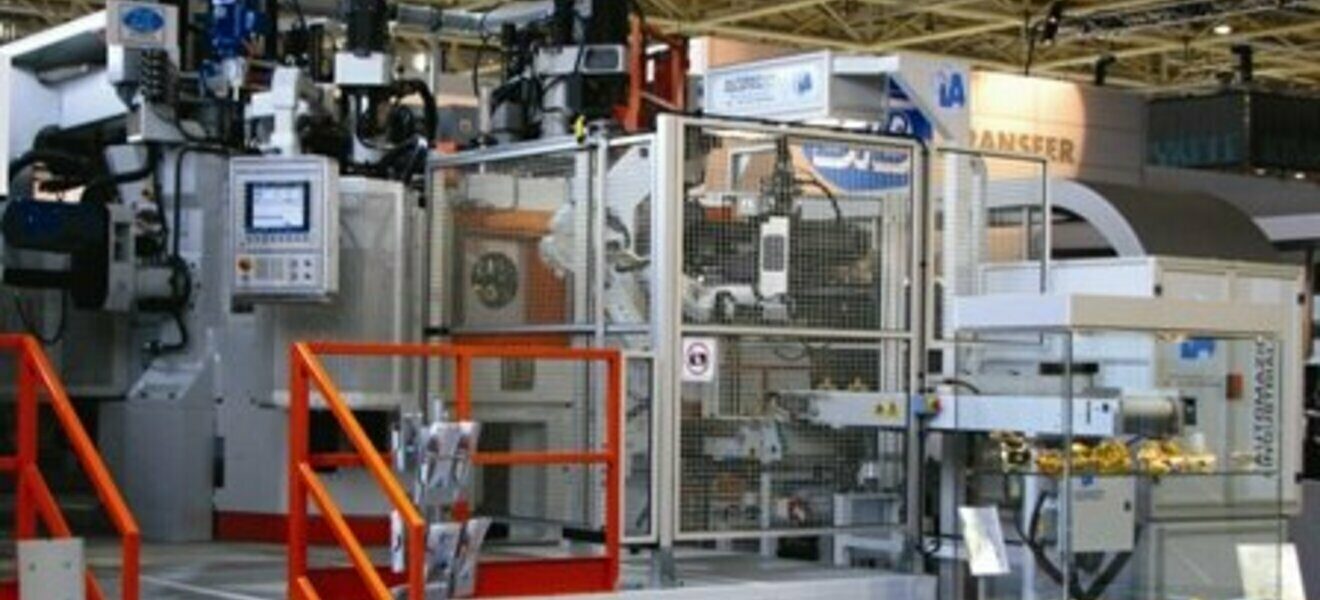

Obr. Jednoúčelový obráběcí stroj BTB Transfer

Pro lepší pochopení základní konfigurace tohoto výrobního systému je vhodné uvést konstrukci zmíněných obráběcích strojů. Obráběcí centrum na nerotační součástky G700 má vodorovný vřeteník pohyblivý ve dvou vodorovných osách. Zbylé pohyby (vodorovná translace a jedna rotace) vykonává obrobek. Nejčastěji je kotoučový zásobník nástrojů s vodorovnou osou rotace umístěn vlevo od pracovního prostoru a uzpůsoben pro pick-up výměnu nástroje.

Tento stroj je konstruktéry firmy Grob zkonstruován i ve dvouvřetenovém provedení. Kolíbka, na které je umístěn obrobek, je patřičně delší a zásobníky nástrojů jsou umístěny z důvodu malého zástavbového prostoru nad vřeteníkem. Celý stroj je uložen na samonosném rámu, na kterém jsou umístěny všechny agregáty. Tento stroj díky své koncepci dovoluje obrábět plochy (otvory), které jsou umístěny na delších stranách bloku. Výrobní operace na těchto plochách evidentně trvají nejdéle, proto jinak liniové uspořádání toku obrobků je u těchto strojů paralelizováno.

Obráběcí centrum BZ 800 má všechny pohyby v nástroji a obrobek (obrobek spolu s technologickou paletou v případě jiných obrobků) je upnut na otočném stole. Před strojem je umístěn manipulátor palet. Toto uspořádání umožňuje obrábět plochy na čelních plochách bloku motoru. Zakládání obrobků do pracovního prostoru strojů je realizováno manipulátory.

Obdobné výrobní celky jsou navrhovány pro obrábění až čtyř typů motorů. Omezujícím parametrem pak obvykle bývá manipulace s obrobkem – nutná je tvarová podobnost, popř. typová blízkost. Umístění bloku motoru (u menších motorů) na technologickou paletu zvětšuje univerzálnost (pružnost) systému, ale i to má svá omezení. Na posledních obrázcích je zachycen pružný výrobní systém firmy MAP. Manipulace s obrobky je realizována pomocí robotů. Jak obrázek ukazuje, obrobky mohou být tvarově velmi složité.
